האם אתם מאבדים שטח רצפה יקר ערך בגלל לולאת חומרים ענקית שמסתכנת כל הזמן בשרוט הסלילים הצבועים מראש שלכם? או שאולי אתם מתקשים עם זמני החלפה ארוכים שפוגעים ביעדי הייצור היומיים שלכם?

המזין 3 ב-1ניצחונות עבור קווי מכבש אוטומטיים בנפח גבוה ובדיוק גבוה, שבהם שטח ואיכות פני השטח הם קריטיים.מיישר-פיתול דו-פעמיניצחונות עבור פעולות מוגבלות בתקציב, גמישות במקום, או בנפח נמוך עד בינוני, שבהן עדיפים שדרוגים מודולריים. כל מערכת מתאימה למציאות ייצור שונה.

איזו מערכת מתאימה לקו הדפוס הספציפי שלך? התשובה תלויה בנפח, בדרישות הדיוק, בשטח הרצפה, בסוג החומר ובתקציב. השוואה מקיפה זו מפרקת את ההבדלים כך שתוכל להחליט בביטחון.

נקודות מפתח

• המזין מיישר משולב 3 ב-1מצטיין בקווי דפוס אוטומטיים בנפח גבוה ובדיוק גבוה.

• מיישר-פיתוח 2 ב-1 מתאים לפעולות חסכוניות, גמישות במקום, או בנפחים נמוכים עד בינוניים.

• מערכת 2 ב-1 דורשתמזין סרוו NC עצמאילדחוף חומר לתוך מכונת הדפוס.

• מערכת 3 ב-1 משלבת הסרת סליל, יישור והזנה ביחידה קומפקטית אחת.

• עיצוב 3 ב-1 מפחית את אורך הקו ב-עד 50%ומשפר באופן דרסטי את יציבות החומר.

• מזין ה-2 ב-1 בתוספת מזין נפרד מציע גמישות מודולרית והוצאות הון ראשוניות נמוכות יותר.

• מזין 3 ב-1 בדרך כלל מחזיר את ההשקעה תוך12 עד 24 חודשיםבאמצעות חיסכון בעבודה, הפחתת גרוטאות ומזעור זמן השבתה.

• בחרו בהתבסס על נפח ייצור, רגישות החומר (למשל, פלדה בעלת חוזק גבוה לעומת אלומיניום), שטח רצפה ומטרות אוטומציה.

מהו מיישר-דקוילר דו-באחד?

מיישר-פתיחה דו-פעמי הוא מכונה משולבת המבצעת פתיחה ויישור על בסיס אחד. זה דורשמזין צד-מכונה עצמאילדחוף חומר לתוך התבנית. עיצוב זה מאחד שתי פונקציות למסגרת אחת אך משאיר את פונקציית ההזנה כישות נפרדת.

רכיבי ליבה

המכונה מתמקדת במוט המחזיק ואוחז בסליל. ציר ראשי זה מתרחב מכנית או הידראולית. מערכת הנעה עם מנוע ותיבת הילוכים מניעה את פעולת ההתרה. יחידות בקרת מתח, כגון זרועות לחץ או זרועות לולאה, שומרות על מתח רצועה תקין. חיישנים פוטואלקטריים ומתגי גבול מטפלים בלוגיקת התחלה/עצירה. מערכת בקרה ידנית או מבוססת PLC קובעת את מהירות, רצף ולוגיקת אינטרלוק. מערכות בטיחות כוללות עצירות חירום, כיסויי מגן ותכונות נגד צביטה.

JINZHIDE מציעה מיישרי סליל בתצורות ידניות, הידראוליות, קלות ועם ראש כפול. מיישרים מגיעים בסוגים לפילוס מדויק וקונבנציונליים לעוביים שונים של יריעות. סדרת UL הסטנדרטית מכסה עובי חומר של 0.35 עד 2.2 מ"מ. סדרת UL-A המחוזקת מטפלת בעובי חומר של 0.35 עד 3.2 מ"מ עם הספק מנוע גבוה יותר. חמישה גדלי דגם מכסים רוחבים נומינליים של 200, 300, 400, 500 ו-600 מ"מ. הרוחב המרבי יורד ככל שעובי החומר עולה.

איך זה עובד

סליל פלדה נטען על גבי המנדרל המתרחב של מקטע הפירוק. הרצועה נמשכת דרך מיישר רב-גלילים שמשטח את החומר. כאן, החומר עובר דרך גלילי יישור שמסירים את סט הסלילים. לאחר מכן, מזין נפרד מקדם את הרצועה בזווית מדויקת לתוך מכונת הניקוב. מערכת בקרה אחת מסנכרנת את כל הפונקציות.

מכונת ההטבעה משלימה מחזור אחד. מערכת הבקרה שולחת אות הזנה. המזין מתחיל להזין. החומר נע קדימה בהתאם לאורך ההזנה המתוכנת. המזין נעצר, והמכבש מתחיל את המחזור הבא שלו. לולאת מוצא מגנה על הכנת חומר רציפה מפני הזנה לסירוגין של המכבש.

משתמשים אופייניים ותקציב

בתי מלאכה ויצרנים בוחרים לעתים קרובות במערכת זו כאשר כבר יש להם מזין נפרד. העיצוב הקומפקטי 2 ב-1 מתאים לפעילות הזקוקה לגמישות עבור צרכי ייצור מגוונים. מערכת 2 ב-1 מתאימה לקווי הטבעה לרכב, עיצוב גלילים מדויק, ייצור מכשירי חשמל וקווי ייצור באיכות גבוהה.

משתמשים אופייניים כוללים חלקי רכב, מכשירי חשמל ביתיים, אלקטרוניקה, רהיטי מתכת, מוצרי חומרה, רכיבי בנייה וחלקי אנרגיה סולארית. שימושים לדוגמה כוללים תושבות לרכב, שלדות מכשירי חשמל, מחברים אלקטרוניים ורכיבי מדפים לבנייה. תקציב המכונה 2 ב-1 נע בין 8,000 ל-60,000 דולר ומעלה. מבצע הסרת סליל סטנדרטי לבדו עולה בין 1,000 ל-20,000 דולר. דגמי מיישר מבצעי הסליל של JINZHIDE כוללים את סדרת UL להטבעה כללית, סדרת PUL לפס דק מדויק, סדרת UL-C לעבודות כבדות וסדרת SHL לדרישות לוחות עבים.

מהו מזין 3 ב-1?

אמזין מיישר דקילר 3 ב-1זוהי מערכת משולבת. היא משלבת הסרת סליל, יישור והזנה ביחידה קומפקטית אחת. עיצוב זה מבטל את הצורך במזין נפרד, מסיר את לולאת החומר הביניים ומקטין באופן דרסטי את אורך הקו הכולל. המכונה מטפלת בתהליך הכנת החומר המלא, החל מהסליל ועד לכבישה, בצורה חלקה.

רכיבי ליבה

המערכת מכילה שלושה חלקים עיקריים על בסיס אחד. כל חלק מבצע תפקיד ייחודי בזרימת החומרים.

מקטע מיישר הסלילים מכין את החומר לפני שהוא מגיע למכבש. המיישר משתמש בגלילים לגיבוי עבור חומרים בעלי חוזק גבוה. תכונה זו שומרת על שטוחות ביישומים תובעניים מבלי לגרום להתקשות בעבודה. יתר על כן, תכונות כמו גזירה הידראולית וזרועות הברגה אוטומטיות מפחיתות באופן דרסטי את ההתערבות הידנית במהלך החלפת סלילים.

יחידת ההזנה המופעלת

יחידת ההזנה המונעת דוחפת את החומר לתוך התבנית בשליטה מדויקת. JINZHIDE מציעה מזינים בסוגים של סרוו, גליל, תופסן ומונע זיזים. כל סוג עומד בדרישות שונות של מהירות, דיוק ויישום.

אתצורת מזין/מיישר מונע סרוומתאים לרוב דרישות קו 3 ב-1. המזין המשולב מפחית את אורך קו ההזנה עד 50% בהשוואה ליחידות נפרדות.

משתמשים אופייניים ותקציב

מזין מיישר 3 ב-1 אידיאלי לקווי הטבעה חדשים. הוא מייעל את זרימת החומר ואת סידור הציוד. הגודל הקומפקטי חוסך שטח רצפה ומפשט את ההתקנה.

יצרנים בעלי נפח ייצור גבוה בתעשיות הרכב, מכשירי החשמל הביתיים והאלקטרוניקה בוחרים במערכת זו. עיצוב ה-3 ב-1 תומך בייצור אוטומטי ורציף עם התערבות ידנית מינימלית. מפעלים המפעילים פעולות ייצור ללא תקלות או קווי הטבעה מדויקים מרוויחים הכי הרבה מהגישה המשולבת.

מזין 3 ב-1 מטפל בעובי חומרים מ-0.3 מ"מ עד 9.0 מ"מ. טווח זה מכסה את הדרישות של רצועות מדויקות דקות ועד לצלחות עבות. שיקולי התקציב תלויים ברוחב הסליל, עובי החומר ורמת האוטומציה. מערכת 3 ב-1 עולה בדרך כלל יותר מראש מאשר מיישר 2 ב-1 בתוספת מזין נפרד. ההשקעה משתלמת באמצעות עבודה מופחתת, זמני מחזור מהירים יותר וזמן השבתה קצר יותר.

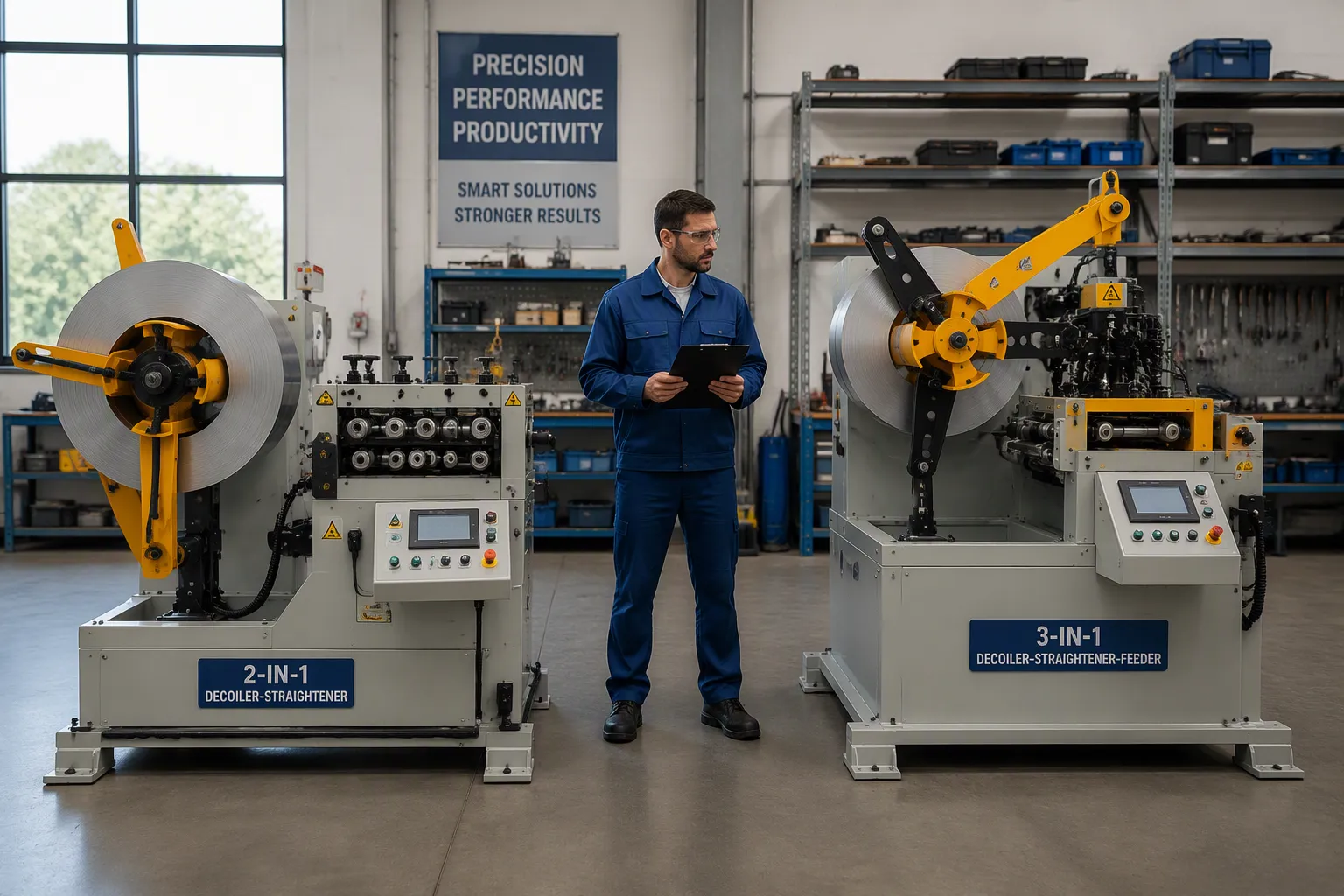

מזין 2 ב-1 לעומת 3 ב-1: הבדלים מרכזיים

ההבדל המרכזי בין שתי המערכות מסתכם בפונקציית ההזנה. מיישר-פתיחה 2 ב-1 מבצע פתיחה ויישור, אך הוא דורש מזין נפרד. מיישר הפתיחה לבדו אינו יכול לקדם חומר לתוך התבנית.קו משולב 3 ב-1מאחד את הפירוק, היישור וההזנה למסגרת אחת. הבדל מבני זה משנה את זמן ההתקנה, דיוק הסנכרון ומורכבות המעבר.

האכלה נפרדת לעומת האכלה משולבת

מערך הזנה נפרד של 2 ב-1 מפזר את הטיפול בחומרים על פני מספר מכונות. כל יחידה נושאת מנוע, כבלים, סט חיישנים וממשק בקרה משלה. על המפעילים ליישר את יציאת המיישר עם המכונה הבאה ולתאם שתי מערכות בקרה. פער ההעברה בין היחידות יכול לגרום לחוסר יציבות בחומר, במיוחד עבור רצועות דקות או חומרים בעלי גימור משטח גבוה.

תצורת 3 ב-1 מבטלת לחלוטין את נקודות המעבר הללו. בקר PLC יחיד והינע סרוו מנהלים את אורך ההזנה ואת חזרתיות עם טיפול יציב בחומרים. המערכת השלמה זקוקה רק ל-3-5 מטרים של אורך קו, בעוד שסידור נפרד דורש 6-10 מטרים. נתיב הרצועה הקצר יותר משפר את השטיחות ואת דיוק ההזנה באופן ישיר. רצף הבקרה המשולב מבצע אוטומציה של הברגת סליל, הרחבת מנדריל הידראולית והזנה.

זרימת חומרים ופריסת קווים

מערך מזין נפרד של 2 ב-1 ומעלה דורש יותר שטח רצפה. החומר מועבר מהמיישר למכונה הבאה דרך מרווח פתוח. רפיון ותנודות מתח עלולים להשפיע על דיוק ההזנה. מיישר לפתיחת סליל חייב להיות ממוקם קרוב לפתח המכבש כדי למזער סיכון זה.

עיצוב משולב מציב את המיישר מיד לפני גלילי ההזנה. החומר מפולס ומוזן ישירות לתוך התבנית ללא טיפול ביניים. נתיב החומר הקצר והמבוקר הזה ממזער כיפוף, שריטות או שקעים. התוצאה מגנה על איכות פני השטח על סלילים מצופים או צבועים מראש. לוח בקרה יחיד מנהל בו זמנית את מהירות ההסרת סליל, כוח היישור ואורך ההזנה. שילוב זה מפחית התערבות ידנית וטעויות אנוש. טביעת הרגל הקומפקטית גם משפרת את יעילות סידור הסדנה במפעלים בצפיפות גבוהה.

כאשר כל עיצוב זורח

מיישר-פיתול דו-פעמי מתאים לחנויות שכבר מחזיקות במזין בצד המכבש. הגישה המודולרית מספקת גמישות לרוחבי סלילים משתנים ושינויי חומרים. הוא גם מטפל היטב בחומרים דקים מאוד, עם טווח רוחב מעשי של 200-600 מ"מ. חנויות עבודה המפעילות ייצור מעורב בנפח נמוך עד בינוני מרוויחות הכי הרבה מהסידור הזה.

מערך מיישר ההדפסה המשולב מצטיין בקווי ייצור בנפח גבוה ובדיוק גבוה. החומר נע מהמיישר אל גלילי ההזנה במעבר אחד, כך שהשיטוחות נשארת עקבית מהסליל ועד למברשת. פחות נקודות יישור, החלפות מהירות יותר ושטח רצפה מופחת הופכים את הגישה המשולבת לבחירה חזקה יותר עבור תאי הטבעה אוטומטיים.

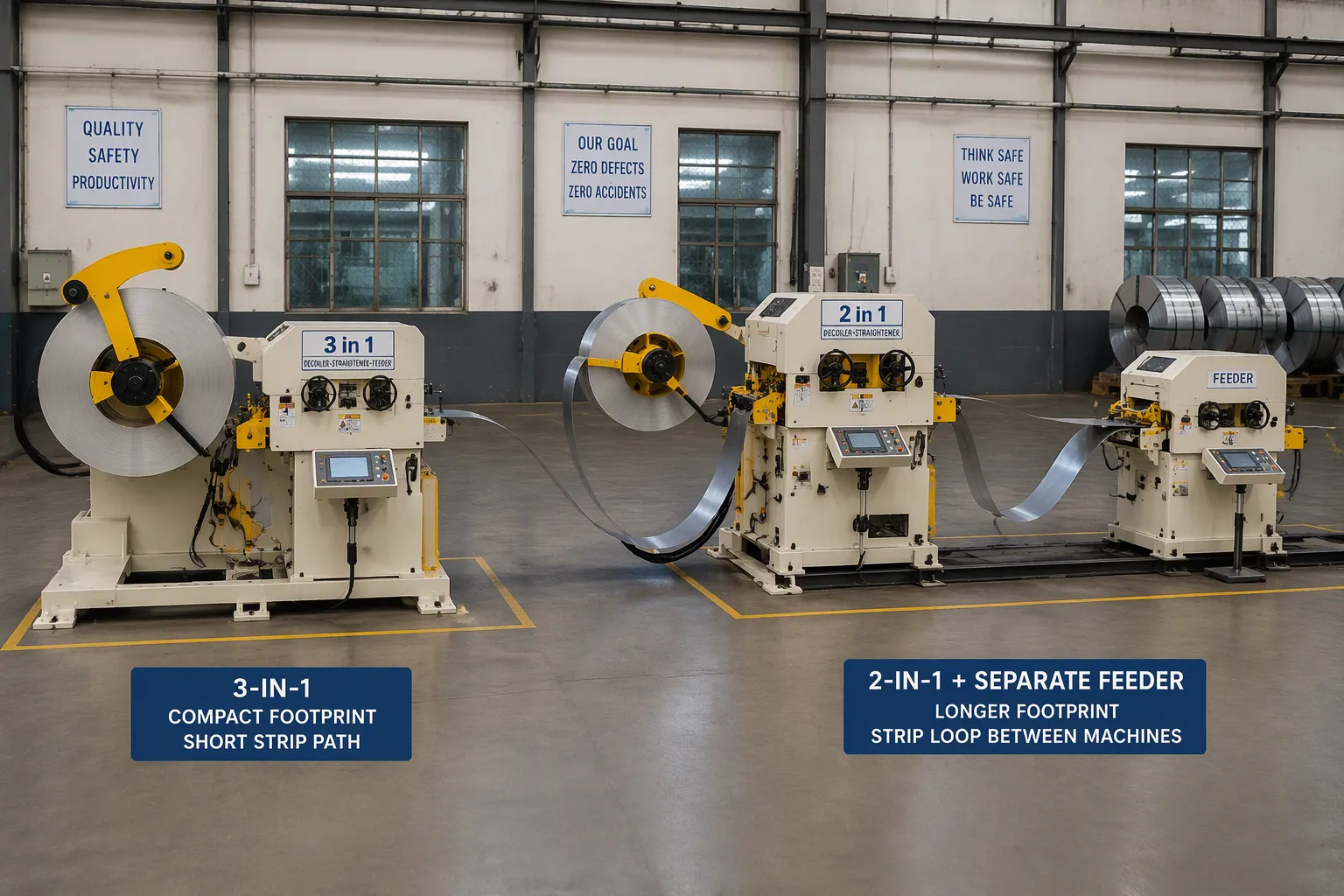

מדריך השוואתי מלא להזנת סלילים: גורמים מרכזיים

בחירה בין תצורה של 2 ב-1 ל-3 ב-1 דורשת הערכה מובנית. מדריך השוואה מלא זה להזנת סלילים בוחן שלושה גורמים מכריעים: עלות, שטח ודיוק. לכל גורם משקל שונה בהתאם ליעדי הייצור ולאילוצי התפעול.

עלות: מראש לעומת לטווח ארוך

השוואת העלויות בין שתי המערכות הללו חורגת הרבה מעבר למחיר הרכישה.מיישר 2 ב-1 להסרת סליליםבנוסף, מזין נפרד כרוך במחיר התחלתי נמוך יותר עבור המכונה. עם זאת, קונים חייבים להוסיף כבלים נוספים, מגנים ומאמץ יישור כדי להשלים את ההתקנה. עלויות נסתרות אלו מצטברות במהירות.

מזין משולב 3 ב-1 דורש השקעה ראשונית גבוהה יותר. התשואה מגיעה דרך מספר ערוצים. חיסכון במעבר, הפחתת גרוטאות, חיסכון בשטח רצפה ותחזוקה פשוטה יותר בדרך כלל מספקים החזר תוך 12 עד 24 חודשים. מפעלים המפעילים ייצור רציף רואים תשואות מהירות יותר מכיוון שכל דקה של זמן השבתה מופחת משתנה בין משמרות.

גם עלויות התפעול משתנות. מערכת 3 ב-1 זקוקה רק למעטפת מכונה אחת ולוח זמנים אחד לשירות. מודולים נפרדים דורשים כל אחד שגרת תחזוקה משלו, מלאי חלקי חילוף ותשומת לב מפעיל. חיסכון בעבודה כתוצאה מבקרה מרכזית מוסיף שכבה נוספת של ערך לטווח ארוך. הגישה המשולבת מפחיתה את מספר המפעילים הדרושים בכל קו וממזערת את מורכבות ההדרכה.

מרחב ופריסה

שטח הרצפה קובע לעתים קרובות איזו מערכת מתאימה למתקן נתון. קו משולב של 3 ב-1 משתמש בשטח קומפקטי של מסגרת אחת. העיצוב מבטל את הלולאה בין היחידות ומייצר קו בערךקצר יותר ב-50 אחוזמאשר סידור מודולרי. מזין 2 ב-1 בתוספת מזין נפרד בדרך כלל ארוך יותר ב-2 עד 4 מטרים בגלל הלולאה הביניים. אורך נוסף זה חושף יותר משטח רצועה לנזק פוטנציאלי.

גמישות ההתקנה משתנה בין שתי הגישות. מיישר הסרת סלילים 2 ב-1 בשילוב עם מזין נפרד שומר על הזנה מדויקת ועצמאית. מודולריות זו מאפשרת לחנויות להחליף או לשדרג מודולים בודדים. הפשרה כרוכה ביותר החלטות יישור וממשק במהלך ההתקנה.

מזין 3 ב-1 מפשט את הפריסה הקדמית באמצעות אינטגרציה גבוהה יותר. טעינה והברגה מרכזיות מפחיתות את תנועת המפעיל. שתי המערכות דורשות הסכמה על יסודות, קו מעבר, הגנה ורצף הפעלה לפני הייצור. בור רצפה יכול להפחית את אורך הקו, אך הוא משפיע על ניקוז, גישה, תאורה והגנה. לולאה בגובה הרצפה זקוקה למספיק שטח מגודר כדי לפעול בבטחה.

אין מידות מספריות של שטח או מפרטי יסוד החלים באופן אוניברסלי. ההנחיות הזמינות הן איכותיות: פריסת 2 ב-1 בתוספת הזנה נפרדת דורשת יותר שטח בלולאה והיא ארוכה יותר מה-3 ב-1 המשולב, ויש להסכים על פריטים הקשורים ליסודות לפני הייצור.

דיוק ואיכות חומרים

דיוק הזנה מבדיל קווים בעלי ביצועים גבוהים מקווים ממוצעים. מזין מיישר 3 ב-1 שומר על נתיב רצועה קצר ששומר על יציבות החומר. יציבות זו מפחיתה סטיית גובה הסיבוב ותומכת בשיפורדיוק האכלהלאורך ריצות ייצור ארוכות. העיצוב המשולב מטפל בעובי חומרים מ-0.3 מ"מ עד 9.0 מ"מ.

מזין 2 ב-1 בתוספת מזין נפרד יכול להשיג דיוק הזנה דומה, אך הארכיטקטורה אינה מבטיחה זאת. כוונון ויישור בקרת הלולאה הופכים קריטיים. תנודות בגובה הלולאה יכולות לפגוע בדיוק ההזנה, במיוחד במהירויות גבוהות או עם חומרים דקים. על הקונים להוכיח ביצועים על המזין, הסליל, הגובה, המהירות ותנאי השבב בפועל.

טיפול בחומרים מיוחדים:עבור חלקי מבנה רכב באמצעותפלדה בעלת חוזק גבוה, מיישר השיער המחוזק של 3 ב-1 עם גלילי גיבוי מתכווננים מונע התקשות בעבודה ושומר על שטוחות תחת מתח קיצוני. לעומת זאת, עבורמעטפת של מכשירי חשמל ביתיים (צבועה מראש או מפלדת אל-חלד), נתיב החומר הקצר במיוחד של ה-3 ב-1 והגלילים האופציונליים המצופים PU מבטלים את הכיפוף המשני ושריטות פני השטח הנגרמים לעתים קרובות מהלולאה החופשית במערכת 2 ב-1.

עקביות המהירות משפיעה גם על הדיוק. תצורת ה-3 ב-1 שומרת על הזנה יציבה בתנועות מהירות גבוהות לדקה, במיוחד עם פסיעה קצרה. קו מודולרי יכול להגיע למהירויות גבוהות, אך הוא דורש בקרת לולאה ויישור קפדניים כדי למנוע סחיפה. שתי המערכות דורשות אימות מול SPM, פסיעה להזנה, אותות שחרור וסנכרון. אינטגרציה לבדה אינה מספקת באופן אוטומטי מהירות או דיוק מעולים.

מהירות, אוטומציה ותחזוקה

זמני מחזור ומהירות קו

זמן המחזור קובע כמה חלקים קו מייצר בכל שעה. הקשר בין פסיעה להזנה ל-spm הוא ישיר: פסיעה ארוכה יותר דורשת זמן הזנה רב יותר, מה שמפחית את מספר המהלכים המרבי לדקה. העיצוב המשולב שומר על מסלול הרצועה קצר, כך שהזנה מדויקת אינה ממתינה לייצוב הלולאה.

מתקן 2 ב-1 בתוספת מזין נפרד יכול להגיע למהירויות דומות, אך הלולאה הביניים גורמת לזמן התייצבות. מפעילים מכוונים את גובה הלולאה, תגובת החיישן ותזמון הבלמים כדי למנוע סחיפה. מפעלים בעלי משמרת רציפה מגלים שהגישה המשולבת שומרת על מהירות קבועה זמן רב יותר ככל שמשקל הסליל משתנה.

אינטגרציה עם בקרות עיתונות

קו הזנה 3 ב-1 משתמש במערכת בקרה ממוחשבת של NC ובמערכת הנעה סרוו כדי לפרוק, ליישר ולהזין חומר לאורך מתוכנת. המכבש מבצע את מחזור ההטבעה שלו, ולאחר מכן מאותת לתחילת מחזור ההזנה.

ניתן לשדרג את מכונות הדפוס הישנות לשילוב מהיר מבלי לשנות את המבנה הראשי. תכונות אוטומציה כגון עגלת טעינה, כוונון פילוס סרוו באמצעות מסך מגע, גזירה הידראולית, מגן בטיחות ותמיכה בזרוע הגבלה חשמלית מאפשרות הזנה ויישור אוטומטיים. חילופי אותות עם בקר ה-PLC של המכונה מכסה השלמת הזנה, שחרור ומצב תקלות.

JINZHIDE מציעה פתרונות מלאים לקו ייצור: קווי הטבעה לרכב, קווי הטבעה אוטומטיים, קווי מכבש עם הזנת סרוו, קווי מכבש במהירות גבוהה וקווי הטבעה מדויקים. סדרת 3 ב-1 תומכת ברוחבי סלילים מ-70 מ"מ עד 2000 מ"מ, בעוביים מ-0.3 מ"מ עד 9.0 מ"מ, ומתאימה למכבשים מ-25 עד 2000 טון.

תחזוקה והשבתה

תחזוקה שוטפתשומר על דיוק הזנה אמין של מיישר הסרת סלילים לאורך שנות שירות. הטבלה שלהלן מפרטת את לוח הזמנים הבסיסי.

בעיות שריטות או סימנים נובעות בדרך כלל מהצטברות על גלילי לחיצה או יישור, לחץ גליל מוגזם או חלקיקים זרים על פני הגליל. רעש או רעידות מצביעים על מיסבים שחוקים, רכיבים רופפים או חוסר איזון בגליל. הזנה לא יציבה יכולה לנבוע מרווח גליל שגוי, לחץ גליל לא אחיד או גלילים שחוקים. הזנת חומר עבה יותר ממגבלת לוחית השם עלולה לגרום נזק קבוע לגלילים.

תוכנית תחזוקה נכונה מתחילה בהפעלה. יש לתעד ערכים בסיסיים של לחצים, פערים ומצב גלילים כדי ששינויים מאוחרים יותר יהיו גלויים. מגנים, גישה משולבת, נהלי בידוד אנרגיה ומילואי לולאה נאות מונעים פציעות ונזקים לרצועות. פריסת הרצפה חייבת לכלול טעינה, הברגה, גישה למכבש ומרווח תחזוקה מסביב ליחידה. לוח זמנים יחיד לשירותים מכסה את מיישר הפיתול ואת כל רכיבי ההזנה, ומקצר את זמן ההשבתה לעומת מודולים נפרדים. JINZHIDE מספקת מענה גלובלי של 72 שעות להתקנה, הדרכה ו...שירות לאחר המכירה.

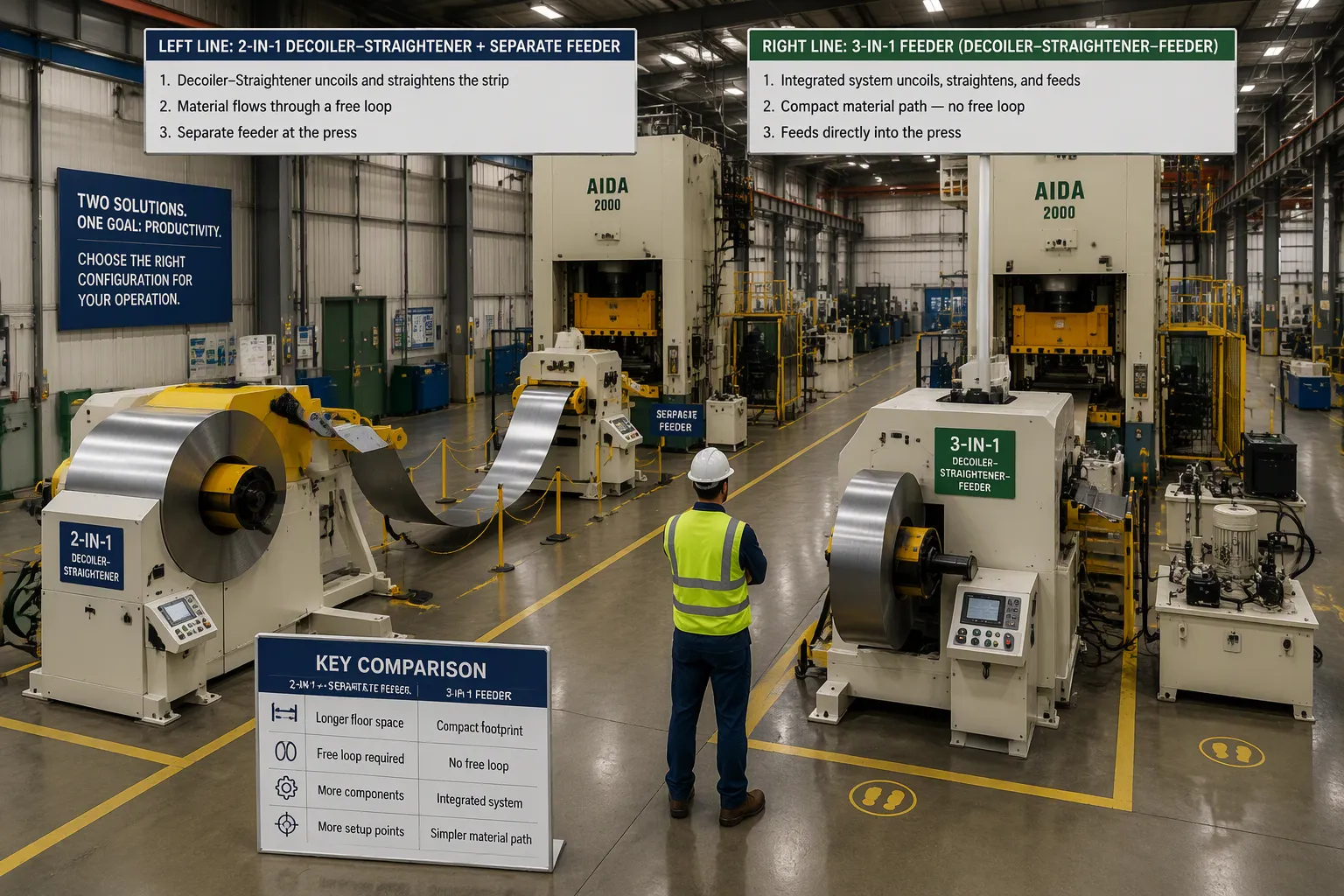

מסגרת החלטות

שלושה פרופילי ייצור מכסים את רוב מצבי הקנייה. התאימו את המפעל שלכם לתרחיש הקרוב ביותר, ולאחר מכן אשרו את הפרטים עם הספק שלכם.

תרחיש א': חנויות בנפח נמוך ובתקציב מוגבל

סדנת עבודה שמפעילה מנות קטנות בתקציב מוגבל צריכה להתחיל עם מיישר-דפיסה דו-שלבי. מכונה זו מטפלת בדיפיסה ויישור על בסיס אחד. לאחר מכן, הסדנה מוסיפהמזין סרוו NC עצמאיבמכבש אם כזה אינו כבר קיים במחלקה. בתי מלאכה שכבר מחזיקים במזין מתאים בצד המכבש מרוויחים הכי הרבה מדרך זו. היחידה הקיימת נשארת בשימוש, ומיישר הפיתול החדש פשוט מזין אותה.

נתיב זה שומר על הוצאה ראשונית נמוכה ושומר על תחזוקה מודולרית. ניתן לגשת, לתקן או להחליף כל מודול בפני עצמו. הפשרה היא קו ארוך יותר ולולאה חופשית גלויה בין המיישר למזין. לולאה זו דורשת שטח רצפה מגודר וכיוונון קפדני. קונה שמתעלם מהלולאה במהלך תכנון הפריסה ייתקל בבעיות בהמשך. גישה לטעינה ולשירות חייבת גם היא להתאים לשטח המצוטט. מכונה 2 ב-1 פועלת בצורה הטובה ביותר כאשר המפעל מקבל תנאים אלה ומעריך גמישות על פני אינטגרציה מלאה.

תרחיש ב': הפקה מעורבת בנפח בינוני

מפעלים בנפח בינוני עם עבודות מעורבות ניצבים בפני הבחירה הקשה ביותר. אף אחת מהמערכות לא מנצחת כברירת מחדל. על הקונים לדרג את שתי האפשרויות על פי אותם קריטריונים ולדרוש נתוני קבלה לפני החתימה. הטבלה שלהלן מפרטת את נקודות ההערכה החשובות ביותר.

סוג החומר, מפרט המכונה, דרישות המדפסת ושטח הרצפה הזמין קובעים את התוצאה הסופית. קיבולת משקל הסליל, טווח רוחב הסליל, הקוטר הפנימי של הסליל ועובי החומר - כל אלה מעצבים את מפרט המכונה. גם מנגנון ההרחבה חשוב: יחידות הידראוליות מתאימות לסלילים כבדים יותר, בעוד שיחידות מכניות מתאימות לעומסים קלים יותר. המהירות והבקרה חייבות להתאים למהירות הייצור של הקו. בניית המכונה משפיעה על היציבות לטווח ארוך, ותכונות בטיחות מגנות על המפעילים במהלך טעינה והחלפת סלילים. אוטומציה ואינטגרציה קובעות האם ציוד קיים יכול להצטרף לקו החדש. התאמה אישית כוללת גדלי סלילים או פריסות לא סטנדרטיות.

תרחיש ג': קווים בנפח גבוה ובדיוק גבוה

מזין 3 ב-1 מנצח באופן ברור בקווים אוטומטיים בעלי נפח גבוה ודיוק גבוה. העיצוב המשולב משלב פריקה, יישור והזנה במכשיר אוטומטי אחד. זה תומך בייצור סלילים רציף ושומר על החומר שטוח לפני ההטבעה. התוצאה היא דיוק ויעילות משופרים בעיבוד. המבנה הקומפקטי, השטח הקטן ורמת האוטומציה הגבוהה גם מפשטים את התפעול.

אינטגרציה מקצרת את זמני ההקמה ומגבירה את הפרודוקטיביות הכוללת. קו הזנה עקבי מייצר חלקים מוטבעים מעולים, והתהליך המשולב מבטל את הצורך במכונות מרובות. זה מפחית את הסיכון לשגיאות או חוסר עקביות בין יחידות. מקטע הפירוק פותח את הסליל בצורה חלקה וממזער בזבוז חומרים.פונקציית יישורמיישר את החומר ומנקה פגמים לפני שהפס נכנס למכבש. מפעלים בעלי נפח עבודה גבוה, הפועלים במשמרות כבדות או בעלי יעדי דיוק צפופים, צריכים לבחור בדרך זו.

לפני הרכישה, יש לאשר את הממשקים המחברים את הקו למכבש ולתבנית. דגם המכבש, קו המעבר, SPM, מרווח ההזנה, הטייסים ובעלות על האות - כולם שייכים להצעה הטכנית. יש לציין את סוג החומר, חלון עובי-רוחב, משקל הסליל ומצב פני השטח. פריטי הפריסה כוללים את היסוד, כיוון ההזנה, צד הטעינה, בור או לולאה, הגנה ומרחב שירות. פרטי שירות ובקרה מכסים חשמל, אוויר, רשימות אותות והתנהגות עצירה. הקבלה צריכה למנות את עבודות הייצור האמיתיות, את שיטת המדידה ואת קריטריוני האישור.

הימנעו מארבע טעויות נפוצות. אל תניחו שמדפסת 3 ב-1 תמיד מהירה יותר, מדויקת יותר או בטוחה יותר. אל תניחו שמדפסת 2 ב-1 כוללת מזין. אל תשוו את העובי המרבי של כותרת ההדפסה מסדרה אחת לרוחב המרבי מסדרה אחרת. אל תתייחסו למסך VFD כהוכחה לסנכרון או להקצות דיוק מזין למיישר ההדפסה.

טעויות ואימות

טעויות קנייה נפוצות

קונים מתעלמים לעתים קרובות מטווח עובי החומר. מיישר קליל לא יכול להתמודד עם פלטות עבות. חומר דק עלול להתכופף בגלילים המיועדים לחומר כבד. יש לבדוק תמיד את חלון העובי והרוחב המלא תחילה.

דרישות מקום הן טעות נפוצה נוספת. פריסה עם מזין נפרד מאריכה את אורך הקו. הלולאה הפנויה בין המכונות דורשת שטח רצפה מגודר. בתי מלאכה רבים מודדים רק את אזור המכבש. הם שוכחים את הלולאה, את אזור הטעינה ואת מרווח השירות. חוסר זה מוביל לקו שלא יכול להתאים או שלא ניתן לתחזק אותו.

מטרות אוטומציה לעיתים קרובות מתעלמות. חנות המתכננת ייצור ללא סליל עשויה לרכוש מכונת הסרת סליל ידנית. לאחר מכן, המפעילים חייבים להשחיל כל סליל באופן ידני. בחירה זו חוסמת את נתיב האוטומציה בהמשך. חנות אחרת עשויה להניח שמערכת 3 ב-1 לבדה מספקת אוטומציה מלאה. האינטגרציה מפחיתה שלבים ידניים, אך בקרות מכבש ותכנון המדפסת עדיין קובעים את המחזור האמיתי.

נתוני קבלה חסרים לעתים קרובות בהערכה. מזין עשוי לטעון לדיוק גבוה, אך איש אינו מאמת זאת. קונים חייבים לבקש תוצאות מדודות בעבודות אמיתיות. מספרי חוברות אינם מוכיחים ביצועים.

כיצד לאמת את בחירתך

בקשו ניסויי חומרים לפני הרכישה. שלחו דגימות סליל אמיתיות ליצרן. העבירו אותן דרך פריסת המכונה המוצעת. מדדו את השטיחות ודיוק ההזנה לאחר כל ריצה. השוו את התוצאות מול דרישות התבנית והאיכות שלכם.

סקור את המפרטים הטכניים מול פרופיל הייצור המלא שלך. ודא את עובי החומר, רוחבו, משקלו של הסליל ומפרטי המכונה. ודא שהמזין מכסה את טווחי אורך ההזנה והמהירות הנדרשים. ודא שקשיות גליל המיישר מתאימה לדרגת החומר שלך.

אשר את יכולות האופטימיזציה עם הספק. שאל לגבי כוונון בקרת הלולאה, כיול החיישנים וסנכרון מכונות הדפוס. על הספק להסביר כיצד המערכת מתאימה את עצמה כאשר משקל הסליל משתנה. עליו גם להציג את רצף המעבר בין עבודות.

שאלות לספק שלך

שאלו לגבי ניסיון היצרן. JINZHIDE מפעילה מתקן בשטח של 5,300 מ"ר. החברה סיפקה מעל 10,000 מכונות ליותר מ-60 מדינות. ודאו שהניסיון תואם את התעשייה שלכם. קווי הטבעה לרכב שונים מקווי אלקטרוניקה.

בקשו הוכחה לתקני איכות. הסמכת ISO 9001 מציינת תהליכי תכנון וייצור עקביים. בקשו את האישור ואת תוצאות הביקורת האחרונות.

הבהרת תמיכה בהתקנה ובהדרכה. מי מתקין את הקו? מי מכשיר את המפעילים? JINZHIDE מציעה מענה גלובלי של 72 שעות להתקנה, הדרכה ושירות לאחר המכירה. ודא שזמן התגובה מופיע בחוזה השירות שלך.

לבסוף, שאלו עלחֲלָפִיםולוחות זמנים לתחזוקה. זמן השבתה עולה כסף. ספק עם חלקי חילוף במלאי ורשת שירות מקומית שומר על קו השירות שלכם פעיל. דרשו זמני תגובה ברורים בכתב.

צעד הבא: אמת את הקו שלך לפני שאתה קונה

מזין 3 ב-1 מנצח בקווים אוטומטיים בנפח גבוה ובדיוק גבוה. מיישר-פיתול 2 ב-1 מנצח לפעולות חסכוניות, מוגבלות במקום או פשוטות יותר. נפח הייצור, צרכי הדיוק, יעדי האוטומציה והתקציב שלכם קובעים את הבחירה הנכונה.

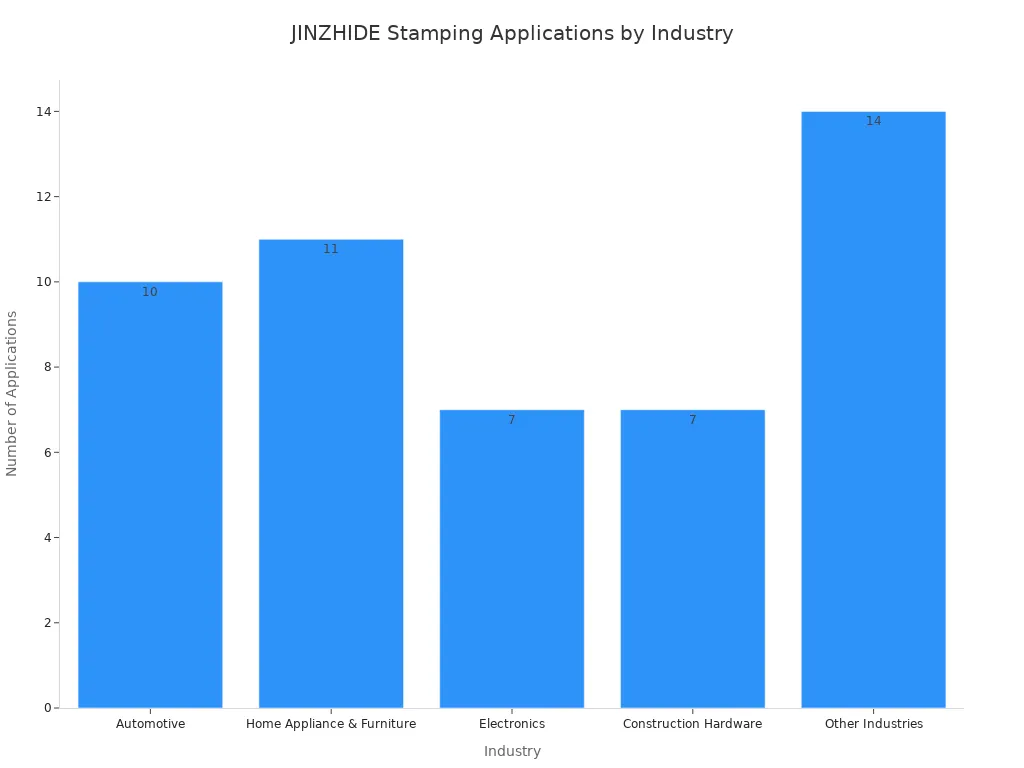

JINZHIDE משרתת את תעשיות הרכב, מכשירי החשמל הביתיים, האלקטרוניקה וחומרת הבנייה עם פתרונות הטבעה מתכתיים מוכנים לשימוש. הציוד שלהם מטפל בחלקי מבנה של מרכב, מעטפות של מכשירי חשמל, כיסויי מיגון ורשתות תקרה.

שאלות נפוצות

הנה תשובות ישירות לשאלההשאלות הנפוצות ביותרלגבי שתי תצורות טיפול בסלילים הללו.

האם מיישר-דפיסה דו-פעמי יכול להזין את המכונה בעצמו?

לא. המכונה מבצעת רק הסרת סליל ויישור. היא דורשת מזין נפרד במכבש כדי לקדם את החומר. בחלק מהמוסכי כבר יש מזין, מה שהופך את המערכת הזו להתאמה טבעית.

אילו טווחי עובי חומר מתאימים לכל מערכת?

מזיני JINZHIDE 3 ב-1 מטפלים בחומר מ-0.3 מ"מ עד 9.0 מ"מ. מיישר ה-2 ב-1 מכסה חלונות שונים בהתאם לסדרה, כגון 0.35-2.2 מ"מ או 0.35-3.2 מ"מ.

האם מזין 3 ב-1 עולה יותר מראש?

כן. מערכת משולבת כרוכה במחיר גבוה יותר מאשר מערכת משולבת עם מזין נפרד. ההשקעה מתשואה באמצעות עבודה מופחתת, החלפות קצרות יותר, חיסכון בשטח הרצפה וזמן השבתה קצר יותר. רוב המפעלים מחזירים את העלות הנוספת תוך 12 עד 24 חודשים.

כמה שטח רצפה צריך כל פריסה?

קו 3 ב-1 משולב מתאים למרחק של כ-3-5 מטרים. קו מזין נפרד של שניים באחד בתוספת מזין דורש כ-6-10 מטרים. הלולאה החופשית בין היחידות מוסיפה אורך ודורשת שטח מגודר לפעולה בטוחה.

איזה דיוק הזנה מספק מזין סרוו 3 ב-1?

מזיני סרוו של JINZHIDE משיגים דיוק הזנה חוזר של ±0.15 מ"מ. מסלול הרצועה הקצר שומר על יציבות החומר מהמיישר אל התבנית. יציבות זו שומרת על עקביות פסיעה לאורך ריצות ייצור ארוכות.

האם אני יכול לשמור על מזין קיים עם מיישר-הסרת סלילים חדש?

כן. סדנה עם מזין קיים בצד המכבש יכולה להוסיף מיישר דו-פעמי להסרת סלילים. העיצוב המודולרי שומר על המזין הקיים תוך החלפת ציוד הסרת סלילים ויישור בלבד. זה מפחית את ההשקעה הראשונית ושומר על גמישות.

אילו תעשיות משתמשות בקווי הטבעה אלה המוזנים באמצעות סליל?

יצרני חומרה לרכב, מכשירי חשמל ביתיים, אלקטרוניקה ובנייה מסתמכים על שתי התצורות. היישומים כוללים תושבות לרכב, שלדות למכשירי חשמל, מחברים אלקטרוניים ורשתות תקרה. JINZHIDE סיפקה למעלה מ-10,000 מכונות ביותר מ-60 מדינות.

באיזו מהירות יכול ספק להגיב לצורכי שירות?

JINZHIDE מספקת מענה גלובלי 72 שעות ביממה להתקנה, הדרכה ושירות לאחר המכירה. מחויבות זו תומכת ביצרנים במזעור זמן השבתה ובשיקום הייצור במהירות.זמן תגובה לשירותצריך להופיע בכתב בתוך החוזה.
