Premsa de doble biela amb marc en C

La premsa de bastidor en C de doble biela està dissenyada per a l'estampació fiable i d'alta precisió de components metàl·lics de mida mitjana.

Consulta ara

Contacta amb nosaltres

Categoria:Premsa d'estampació

Detall del producte

Premsa de doble biela amb bastidor en C (110T-315T)

Elpremsa de bastidor en C de doble bielaés una premsa d'estampació mecànica d'alt rendiment i una punxonadora amb bastidor en C construïda per a l'estampació fiable i d'alta precisió de components metàl·lics de mida mitjana. Com a robustapremsa d'estampació de metall, el seu disseny de doble manovella i biela proporciona un moviment suau i una distribució uniforme de la força, cosa que el fa ideal per a operacions d'estampació exigents.

Sistema de doble biela i maneta

Ofereix una força d'estampació equilibrada i un funcionament estable.

Taula de treball més ampla

Admet peces de mida mitjana i més grans per augmentar la productivitat.

Marc d'alta rigidesa

Minimitza la deflexió i manté una precisió d'estampació constant.

Protecció de sobrecàrrega sensible a la línia de premsa progressiva

Protecció contra sobrecàrregues sensibles

Detecta la sobrecàrrega excèntrica per protegir la premsa i els matrius.

Guia central de sis cares

Garanteix una alineació precisa del troquel per a uns resultats d'estampació uniformes.

Premsa de bastidor en C de doble biela dos centres de treball amples

Dos amplis centres de treball

Ofereix flexibilitat per a diverses tasques d'estampació.

Material aplicable

✓ Tipus de materials:Apte per a diversos materials de bobina com ara acer galvanitzat, acer inoxidable, acer laminat en fred (CR), acer laminat en calent (HR), alumini, coure, etc.
✓ Capacitat:110T a 315T
✓ Sistema de control:Control PLC
✓ Lubricació:Sistema de lubricació automàtica
✓ Personalització:Taula de treball més gran disponible per a processos d'estampació de xapes grans o matrius progressives
✓ Característiques opcionals:Cortina de llum, inversor, coixí d'aire

Breu perfil de la premsa de bastidor en C de doble biela

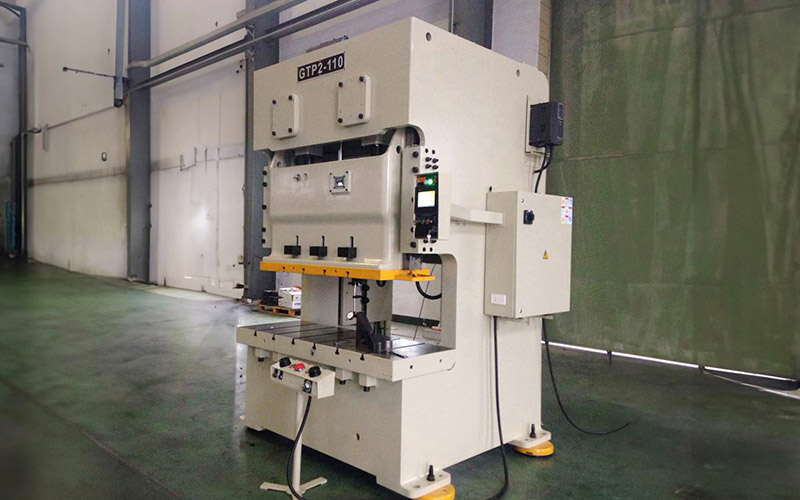

Visió general de la premsa de bastidor en C de doble biela

Elpremsa de bastidor en C de doble bielaés d'alt rendimentpremsa mecànicaAdaptat per a aplicacions industrials de servei mitjà. En comparació amb les premses de biela única, el disseny de doble biela millora significativament l'equilibri de la càrrega, redueix la vibració i millora l'estabilitat general.
Amb la seva robusta estructura en C i el seu sistema de guia de precisió, aquesta premsa ofereix una precisió constant i una durabilitat a llarg termini. S'utilitza àmpliament en línies de producció automatitzades ilínia de premsa de matrius progressivesoperacions, cosa que la converteix en una opció preferida per als fabricants que busquen eficiència, fiabilitat i precisió.

Especificació de la premsa de doble biela amb marc en C

Model		C2N-110		C2N-160		C2N-200		C2N-250		C2N-315
Model		En	H	En	H	En	H	En	H	En	H
Capacitat	Tona	110		160		200		250		315
Punt de tonatge nominal	mm	5	3	6	3	6	3	7	3.5	8	4
Ictus	mm	180	110	200	130	250	150	280	170	280	170
Braçades per minut	SPM	35-65	50-100	30-55	40-85	25-45	35-70	20-35	30-60	20-35	30-60
Alçada del dau	mm	400	435	450	485	500	550	550	605	550	605
Ajust de la diapositiva	mm	100		100		120		120		120
Àrea de diapositives	mm	1400 x 500 x 70		1600 x 550 x 70		1850 x 650 x 95		2100 x 700 x 95		2100 x 700 x 95
Àrea de reforç	mm	1800 x 650 x 130		2000 x 760 x 150		2400 x 840 x 170		2700 x 900 x 170		2700 x 900 x 180
Motor principal	kW	11 x 4		15 x 4		18,5 x 4		22 x 4		30 x 4
Pressió de l'aire	kg/cm2	6		6		6		6		6
Premsa de precisió		JIS Classe 1
Coixí de matrius		Dues plaques i dos cilindres
Capacitat del coixí de la matriu	Tona	3,6 x 2		6,3 x 2		10 x 2		14 x 2		14 x 2
Carrera d'amortiment de la matriu	mm	70		70		80		100		100
Dimensió de la peça de treball amb coixí de matriu	mm	350 x 235 x 2		410 x 260 x 2		540 x 350 x 2		640 x 470 x 2		640 x 470 x 2

Aplicació de la premsa de doble biela en C

Com a nucli d'una línia de producció automatitzada, aixòmàquina de premsa d'estampacióés especialment adequat per a la fabricació d'alt volum, garantint una qualitat constant del producte i una eficiència de producció.

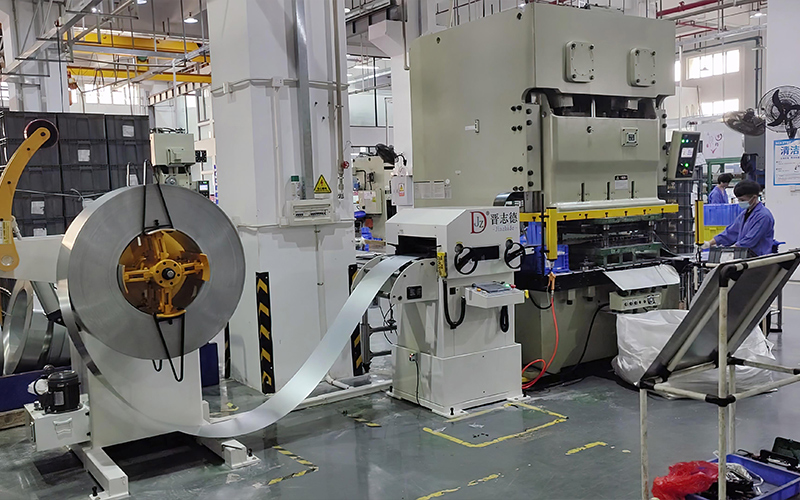

Premsa de doble biela amb bastidor en C per estampació de components d

Components d'automoció

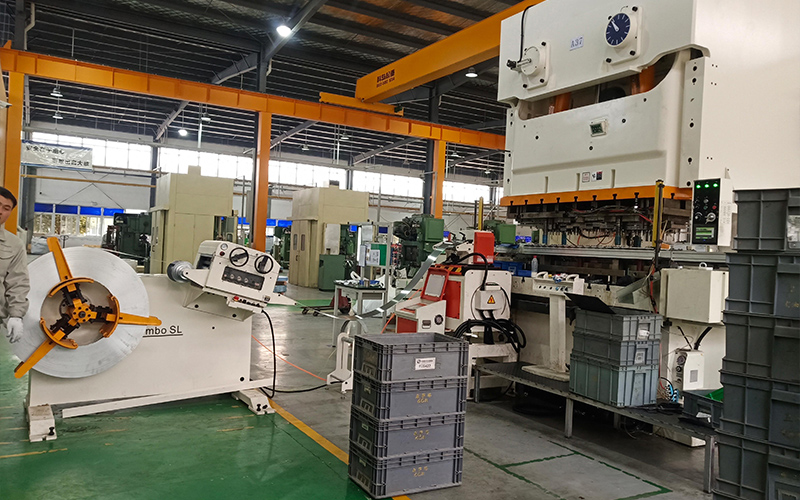

Estampació de peces elèctriques de premsa mecànica

peces elèctriques

Premsa d

Accessoris metàl·lics

Línia de premsa progressiva de matrius per a productes de maquinari d

Productes de maquinari

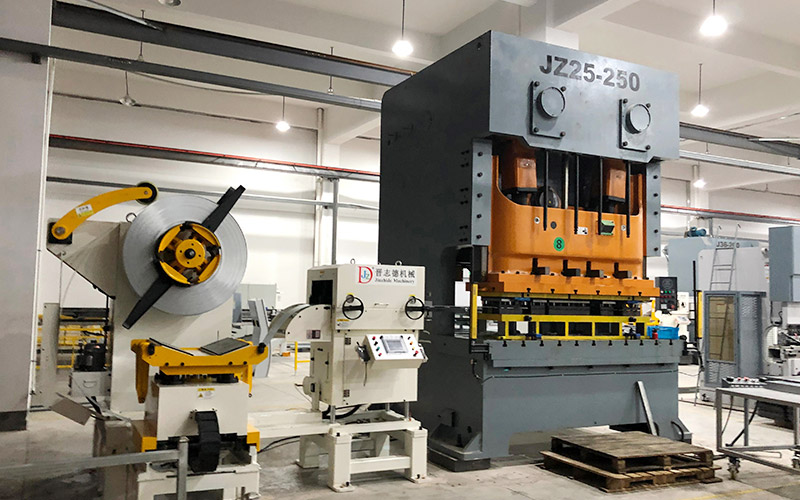

Màquina de premsa d

Altres peces estampades de precisió de mida mitjana

Preguntes freqüents sobre la premsa de doble biela amb bastidor en C

P: Quins materials pot processar la premsa de bastidor en C de doble biela?

A: És adequat per estampar materials metàl·lics com ara acer laminat en fred, acer laminat en calent, acer inoxidable, làmines d'alumini i làmines primes de coure.

P: Quin és el rang de tonatge?

A: Els models estàndard generalment estan disponibles des de 110T fins a 315T, i els més utilitzats són 160T, 200T, 250T i 315T.

P: Quins productes són adequats per a la producció?

A: És adequat per a peces d'estampació mitjanes i grans, com ara components interiors d'automòbils, panells de grans electrodomèstics, laminacions de motors i peces de xapa metàl·lica ampla.

P: Quins són els avantatges del disseny de doble biela?

A: L'estructura de doble biela proporciona un moviment de corredissa sincronitzat, un millor equilibri, una forta resistència a la càrrega descentrada i una rigidesa més alta que una premsa de biela única, cosa que la fa ideal per a l'estampació contínua de matrius grans.

P: Com seleccionar el tonatge de premsa correcte?

A: La selecció s'ha de basar en el gruix del material, la mida del producte i la força d'estampació necessària per garantir una producció estable i sense problemes.

P: Es pot ajustar el recorregut de la corredissa?

R: Sí. El recorregut de la corredissa es pot personalitzar o configurar segons els diferents requisits de la matriu.

P: És adequat per a la producció de matrius progressives?

R: Sí. És especialment adequat per a l'estampació progressiva de volum mitjà i gran amb múltiples processos de conformació.

P: Quin és l'avantatge d'una taula de treball gran?

A: Una taula de treball més ampla permet la instal·lació de matrius grans i eines de diverses etapes, millorant l'eficiència de la producció.

P: Es pot integrar en una línia de producció automatitzada?

R: Sí. Pot funcionar amb alimentadors servo, alimentadors de rodets o sistemes robòtics per formar una línia de producció d'estampació automàtica.

P: És adequat per a l'estampació en una sola operació?

R: Sí. També es pot utilitzar per a processos individuals com ara operacions de trossejat, doblegat i conformat.

P: Quin és el rang de velocitat de la premsa?

A: Segons el model, la velocitat sol ser d'uns 30-90 cops per minut, cosa que satisfà diversos requisits d'estampació contínua.

P: Es pot equipar amb control de velocitat de freqüència variable?

R: Sí. Opcionalment, es pot instal·lar un inversor de freqüència per ajustar la velocitat de la premsa i adaptar-la a diferents cicles de producció.

P: Quin és el termini de lliurament típic?

A: Els models estàndard solen trigar entre 15 i 35 dies, mentre que els models personalitzats depenen de configuracions específiques.

P: Quins dispositius opcionals hi ha disponibles?

A: L'equipament opcional inclou dispositius de seguretat fotoelèctrics, indicadors d'alçada de matrius, sistemes de lubricació automàtica, sistemes de control de tonatge i més.

P: Quins modes de producció admet?

A: Admet el funcionament autònom, la producció contínua d'alt volum i les aplicacions de línia d'estampació totalment automatitzades.

P: Es poden personalitzar especificacions especials?

R: Sí. Es poden dissenyar models personalitzats segons la mida del producte, l'amplada del material i els requisits de la matriu.

P: Per què escollir una premsa de bastidor en C de doble biela?

A: Amb un moviment de corredissa sincronitzat, una excel·lent resistència a la càrrega descentrada, una alta rigidesa i una forta compatibilitat amb matrius grans i producció contínua, és una solució ideal per a aplicacions d'estampació mitjanes i grans.
