Premsa de doble biela amb marc en H

Premsa d'alta precisió amb bastidor en H de doble biela amb bastidor rígid, mecanisme de doble biela i biela, superfície de llit àmplia i protecció contra sobrecàrregues sensible. Disponible en 160T–400T per a estampació i conformació de metalls.

Consulta ara

Contacta amb nosaltres

Categoria:Premsa d'estampació

Detall del producte

Premsa de doble biela amb bastidor en H (110T-500T)

Elpremsa de doble biela amb bastidor en Hés d'alt rendimentpremsa mecànicaimàquina de premsa d'estampaciódissenyat per a aplicacions exigents de conformació de metall. Amb un marc tancat d'alta resistència, un mecanisme de doble biela i maneta i una àmplia superfície de llit, aquestpremsa de marc hofereix una precisió, fiabilitat i eficiència excepcionals per a la producció industrial.

Premsa de doble biela amb bastidor en H, sistema de doble biela d

Alta precisió

El sistema de doble biela i manovella garanteix un moviment suau i una precisió repetible.

Construcció rígida

El disseny del marc en H minimitza la deformació sota càrregues pesades.

Llit espaiós

La superfície de llit extra gran permet matrius més grans i configuracions de producció flexibles.

Guies llargues de sis costats precises per a premsa mecànica

Guies precises

Les guies llargues de sis costats mantenen l'estabilitat i la precisió.

Protecció de sobrecàrrega sensible a la línia de premsa progressiva

Protecció contra sobrecàrregues sensibles

La detecció de sobrecàrrega excèntrica protegeix tant la premsa com les eines.

Material aplicable

✓ Tipus de material:Apte per a diversos tipus de materials de bobina, com ara acer galvanitzat, acer inoxidable, acer CR, acer HR, alumini, coure, etc.
✓ Capacitat:De 110 a 500 tones
✓ Sistema de control:Control PLC
✓ Lubricació:Sistema de lubricació automàtica
✓ Personalització:Taula més gran disponible per a estampació de xapes grans o processos de matrius progressives
✓ Característiques opcionals:Cortina de llum, inversor, coixí d'aire

Breu perfil de la premsa de marc en H de doble biela

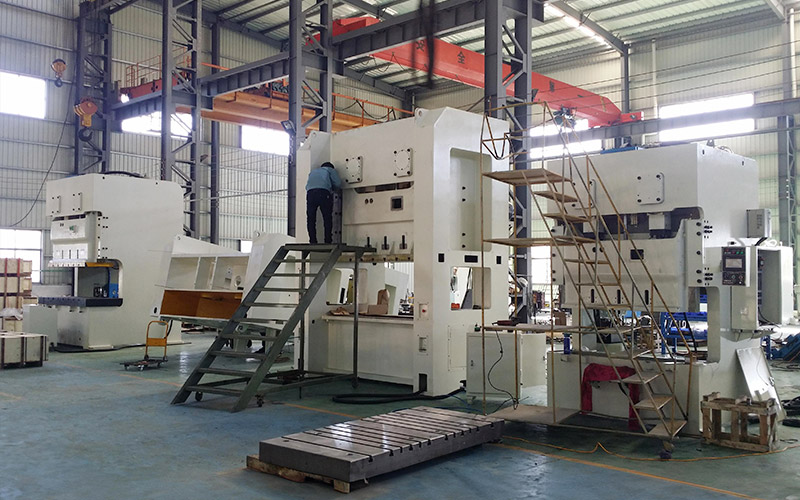

Visió general de la premsa de doble biela amb bastidor en H

Elpremsa de doble biela amb bastidor en Hés una màquina d'estampació d'alt rendiment dissenyada per a la precisió i la durabilitat. El seu disseny de doble cigonyal distribueix la força uniformement per la guia, reduint la desviació i garantint resultats de conformació consistents. La robusta estructura en H proporciona una rigidesa superior en comparació amb les premses convencionals, cosa que la fa ideal per a operacions d'alt tonatge ilínia de premsa de matrius progressivesentorns. Equipat amb sistemes de control avançats i funcions de seguretat, aquestmàquina de premsa d'estampacióés adequat per a la producció contínua i d'alta eficiència en entorns automatitzats exigents.

Especificació de la premsa de doble biela amb marc en H

Model		D2N-110		D2N-160		D2N-200		D2N-250		D2N-300		D2N-400		D2N-500
Capacitat	Tona	110		160		200		250		300		400		500
Punt de tonatge nominal	mm	5	3	6	3	6	3	7	3	7	3	7	3	10
Longitud del traç	mm	180	110	200	130	250	150	280	170	300	170	300	170	350	300
Braçades per minut	SPM	36-65	50-110	30~55	40~85	20~50	35~70	20~40	30~60	20~35	30~50	20~35	20~40	15~25	20~35
Alçada del dau	mm	400	435	450	400	500	450	550	450	550	450	550	450	600	550
Ajust de la diapositiva	mm	100		100		120		120		120		120
Àrea de diapositives	mm	1400 × 500 × 70		1600 × 650 × 70		1850 × 750 × 95		2300 × 900 × 95		2400 × 900 × 95		2500 × 1000 × 95		2600 × 1100 × 100
Àrea de reforç	mm	1600 × 650 × 130		1800 × 760 × 150		2200 × 940 × 170		2500 × 1000 × 170		2500 × 1000 × 190		2700 × 1100 × 190		2800 × 1200 × 220
Obertura lateral	mm	700 × 450		700 × 450		900 × 600		900 × 600		1000 × 600		1100 × 600		1100 × 600
Motor principal	kW	11×4		15×4		18,5 × 4		22×4		30×4		37×4		45×4
Motor d'ajust de corredissa	kW	0,75 × 4		0,75 × 4		1,5 × 4		1,5 × 4		1,5 × 4		2,2 × 4		5,5×4
Pressió de l'aire	kg/cm²	6		6		6		6		6		6		6
Precisió		JIS Classe 1		JIS Classe 1		JIS Classe 1		JIS Classe 1		JIS Classe 1		JIS Classe 1		JIS Classe 1
Pes màxim del dau superior	kg	1000		1200		1500		2000		2000		3000		4000
Capacitat del coixí de la matriu	Tona	3,6 × 2		6,3 × 2		10×2		14×2		14×2		14×2		14×2

Aplicació de la premsa de marc en H de doble biela

Com a nucli d'una línia de producció automatitzada, aixòpremsa de marc hs'utilitza àmpliament en diverses indústries per a aplicacions de conformació i treballs de metalls d'alta precisió.

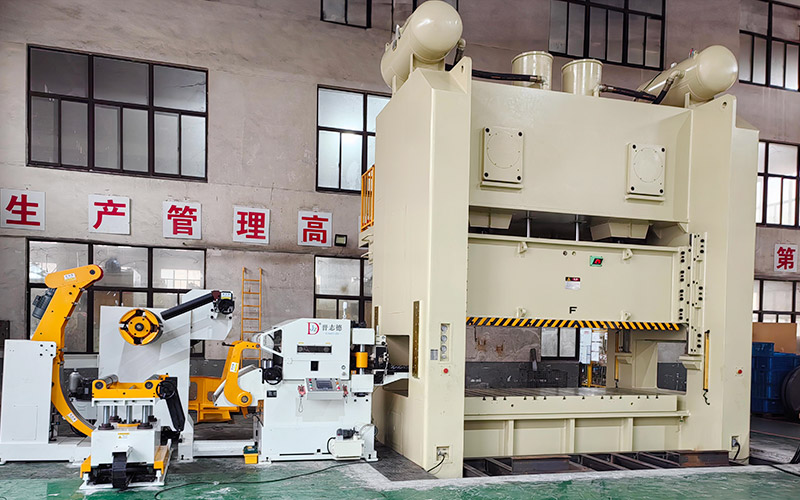

Premsa de doble biela amb bastidor en H per conformar i tallar xapa metàl·lica

Conformació i tall de xapa metàl·lica

Aplicació de fabricació de peces d

Fabricació de peces d'automòbils

Components elèctrics i electrònics de màquines de premsa d

Components elèctrics i electrònics

Aplicació de producció de peces d

Producció de peces d'electrodomèstics

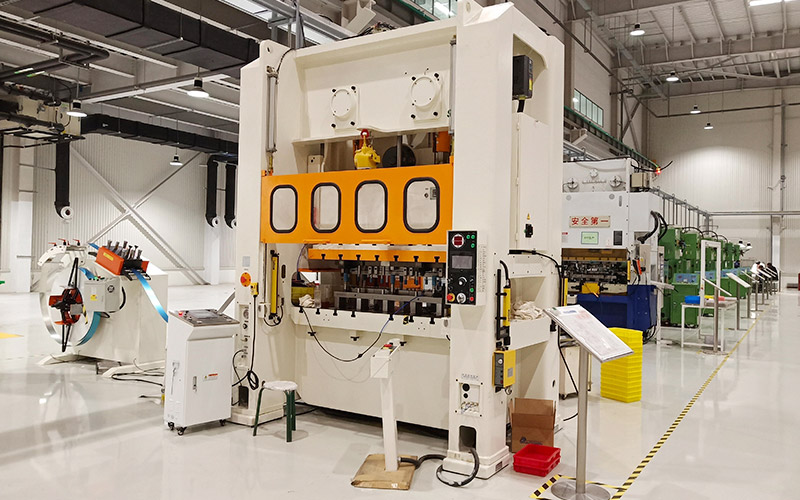

Línia de premsa progressiva amb matrius, aplicació d

Estampació de metall de precisió

Preguntes freqüents sobre la premsa de doble biela amb bastidor en H

P: Per a quins materials és adequada la premsa de marc en H de doble biela?

A: Apte per a xapes d'acer laminat en fred, acer inoxidable, aliatges d'alumini i aliatges d'alta resistència, especialment per a materials gruixuts o d'alta resistència que requereixen estampació de precisió.

P: Quin és el rang de tonatge de la premsa?

A: Els models cobreixen de 110T a 500T, amb models convencionals de 160T, 200T, 250T, 300T, 400T i 500T.

P: Quins productes es poden processar?

A: Ideal per a panells de carrosseria d'automòbils, laminacions de motors grans, safates de bateries de nova energia, connectors electrònics de precisió i altres peces estampades de gran precisió i mida gran.

P: Quins són els avantatges de l'estructura en H?

A: L'estructura tancada de tipus O proporciona una rigidesa general excel·lent, una alta resistència al lliscament a les càrregues excèntriques, una distribució equilibrada de la força del motlle, una deformació mínima i una precisió estable, perfecta per a la producció de matrius progressives d'alta velocitat.

P: Quin és el propòsit de l'accionament síncron de doble biela?

A: L'accionament simètric de doble biela elimina les forces laterals, garanteix la precisió del punt mort inferior, estabilitza el moviment del cursor i millora la precisió de l'estampació i la vida útil de la matriu.

P: Quina és la precisió de la premsa?

A: La precisió del punt mort inferior pot arribar a ±0,01 mm, adequada per a la producció d'alta precisió i gran volum.

P: És adequat per a la producció de matrius progressives?

R: Sí, el marc tancat combinat amb el disseny de doble biela és especialment adequat per a l'estampació progressiva d'alta velocitat.

P: Es pot integrar la premsa amb línies automatitzades?

R: Sí, es pot combinar amb alimentadors servo, robots i dispositius de càrrega/descàrrega per formar línies d'estampació automatitzades.

P: És adequat per a operacions d'un sol pas?

A: Es pot utilitzar per a la producció d'un sol pas, però és més adequat per a aplicacions d'estampació de precisió de diversos passos i gran volum.

P: El recorregut i l'alçada de tancament del control lliscant són ajustables?

A: El recorregut del control lliscant es pot personalitzar segons els requisits de la matriu i l'alçada de tancament es pot ajustar per adaptar-se a diferents matrius.

P: Quin és el rang de velocitat?

A: Segons el model, normalment de 25 a 80 cops per minut, cosa que satisfà els requisits de producció de matrius progressives d'alta velocitat.

P: Quins accessoris opcionals hi ha disponibles?

A: Dispositius de seguretat fotoelèctrics, sistema de lubricació automàtica, indicador d'alçada de la matriu, sistema de control de la força de premsa, variador de freqüència, etc.

P: Quin és el termini de lliurament típic?

A: Models estàndard: aproximadament entre 30 i 45 dies; els models no estàndard/personalitzats depenen de la configuració i el tonatge.

P: Per què escollir una premsa de marc en H de doble biela?

A: Ideal per a necessitats d'estampació d'alta precisió i alt tonatge. Ofereix una rigidesa excepcional, una forta resistència a càrregues excèntriques, una precisió estable i gestiona eficaçment matrius progressives d'alta velocitat i motlles grans.

Consulta ara

Obteniu una solució d'estampació personalitzada en 12 hores

Comparteix els teus requisits de producció i les especificacions de materials. Els nostres enginyers et proporcionaran una solució d'automatització de premses a mida amb pressupostos ràpids i suport tècnic professional.
