Premsa de bastidor en C amb una sola manivela

La premsa de bastidor en C d'una sola biela és una solució d'estampació d'alta precisió dissenyada per a aplicacions de conformació, punxonament i conformació de metalls.

Consulta ara

Contacta amb nosaltres

Categoria:Premsa d'estampació

Detall del producte

Punxonadora amb bastidor en C i manivela simple (25T-315T)

La biela únicapremsa de punxó amb marc en Cés una premsa d'estampació mecànica d'alta precisió ipremsa de punxóSolució dissenyada per a aplicacions de conformació, punxonament i conformació de metalls. Amb un sistema de transmissió accionat per biela i una estructura de bastidor en C d'alta rigidesa, ofereix un rendiment estable, precís i fiable en una àmplia gamma d'operacions industrials.

Marc en C d'alta rigidesa

Minimitza la deformació del marc sota càrregues pesades, garantint una precisió d'estampació constant.

Punxonadora amb bastidor en C, precisió JIS japonesa de nivell 1

Precisió JIS de nivell 1 japonès

Proporciona una excel·lent repetibilitat per a operacions d'alta precisió.

Opcions de tonatge

Disponible en 25T, 50T, 100T, 160T, 200T, 250T i 315T.

Sistema de guia de sis costats amb bloqueig sòlid per a màquines de premsa d

Guia de sis costats Solid-Lock

Millora l'estabilitat del lliscament i redueix el joc lateral.

Funcionament de baix soroll

Millora la comoditat de l'entorn de treball.

Disseny compacte

Estalvi d'espai sense comprometre el rendiment.

Material aplicable

✓ Tipus de material:Apte per a diversos materials de bobina, com ara acer galvanitzat, acer inoxidable, acer laminat en fred (CR), acer laminat en calent (HR), alumini, coure i més.
✓ Capacitat:De 25 tones a 315 tones
✓ Personalització:Mides de taula més grans disponibles per a aplicacions d'estampació de xapes grans o matrius progressives
✓ Dispositius opcionals:Cortina de llum, inversor, coixí d'aire

Breu perfil de la premsa punxonadora amb marc C

Visió general de la màquina de premsa punxonadora amb marc C

El marc en C d'una sola bielapremsa mecànicaEstà dissenyat per a la precisió i la durabilitat, integrant un disseny avançat amb components d'alta qualitat. La seva construcció de xassís rígid garanteix una deformació mínima durant el funcionament, mentre que el mecanisme del cigonyal proporciona un moviment suau i consistent.
Equipat amb un sistema de guia de sis costats amb bloqueig sòlid, elmàquina de premsa d'estampaciómillora l'estabilitat de la corredissa i redueix el moviment lateral, garantint una precisió d'estampació superior. Amb els estàndards de precisió japonesos JIS de nivell 1, satisfà les demandes de les indústries manufactureres d'alta gamma. El seu disseny silenciós i la seva petjada compacta el converteixen en una solució eficient i fàcil d'utilitzar per als entorns de producció moderns.

Especificació de la premsa punxonadora amb marc C

Model		C1N-25		C1N-35		C1N-45		C1N-60		C1N-80		C1N-110		C1N-160		C1N-200		C1N-260		C1N-315
Tipus		En	H	En	H	En	H	En	H	En	H	En	H	En	H	En	H	En	H	En	H
Capacitat	Tona	25		35		45		60		80		110		160		200		260		315
Punt de tonatge nominal	mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	8	4
Braçades per minut	SPM	60~140	130~200	40~120	110~180	40~100	100~150	35~90	80~120	35~80	80~120	30~60	60~90	20~50	40~70	20~50	50~70	20~40	40~50	20~40	40~50
Fixat	SPM	110		85		75		65		65		50		35		35		30		30
Ictus	mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
Alçada del dau	mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
Ajust de la diapositiva	mm	50		55		60		75		80		80		100		110		120		120
Àrea de diapositives	mm	300 x 230 x 50		360 x 250 x 50		400 x 300 x 60		500 x 360 x 70		560 x 420 x 70		650 x 470 x 80		700 x 550 x 90		850 x 630 x 90		950 x 700 x 100		950 x 700 x 100
Àrea de reforç	mm	680 x 300 x 70		800 x 400 x 70		850 x 440 x 80		900 x 500 x 80		1000 x 550 x 90		1150 x 600 x 110		1250 x 800 x 140		1400 x 820 x 160		1500 x 840 x 180		1500 x 840 x 200
Forat de la canya	mm	Ø38.1		Ø38.1		Ø38.1		Ø50		Ø50		Ø50		Ø65		Ø65		Ø65		Ø65
Motor principal	kW	4x4		4x4		5,5 x 4		5,5 x 4		7,5 x 4		11 x 4		15 x 4		18,5 x 4		22 x 4		30 x 4
Dispositiu d'ajust de diapositives		Funcionament manual										Conducció elèctrica
Pressió de l'aire	kg/cm2	6		6		6		6		6		6		6		6		6		6
Premsa de precisió		JIS Classe 1
Dimensió de premsa	mm	1280 x 850 x 2200		1380 x 900 x 2400		1600 x 950 x 2500		1600 x 1000 x 2800		1800 x 1180 x 3000		1900 x 1300 x 3200		2300 x 1400 x 3800		2615 x 1690 x 4075		2780 x 1850 x 4470		2780 x 1850 x 4500
Capacitat del coixí de la matriu	Tona	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Carrera d'amortiment de la matriu	mm	-		50		50		70		70		80		80		100		100		100
Àrea efectiva del coixí de la matriu	mm2	-		300 x 230		300 x 230		350 x 300		450 x 310		500 x 350		650 x 420		710 x 480		810 x 480		810 x 480

Aplicació de la premsa punxonadora amb marc C

El nostre versàtilmàquina de premsa mecànicas'utilitza àmpliament en diverses indústries per a aplicacions de conformació i treballs de metalls d'alta precisió.

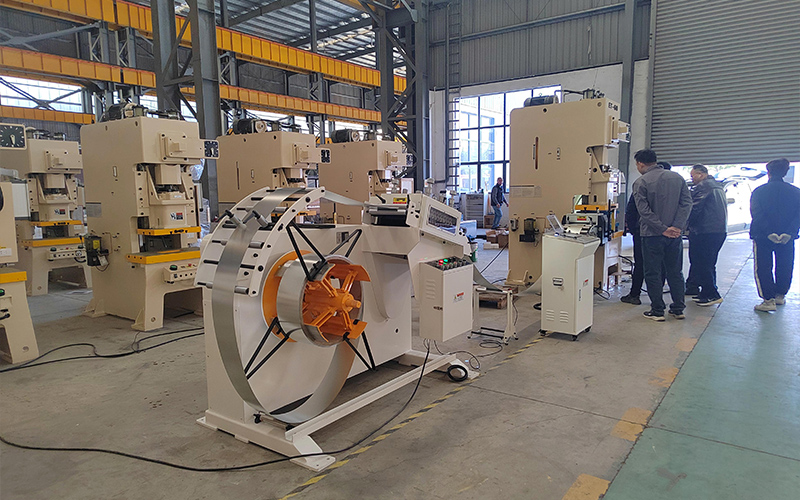

Aplicació d

Estampació i punxonament de xapa metàl·lica

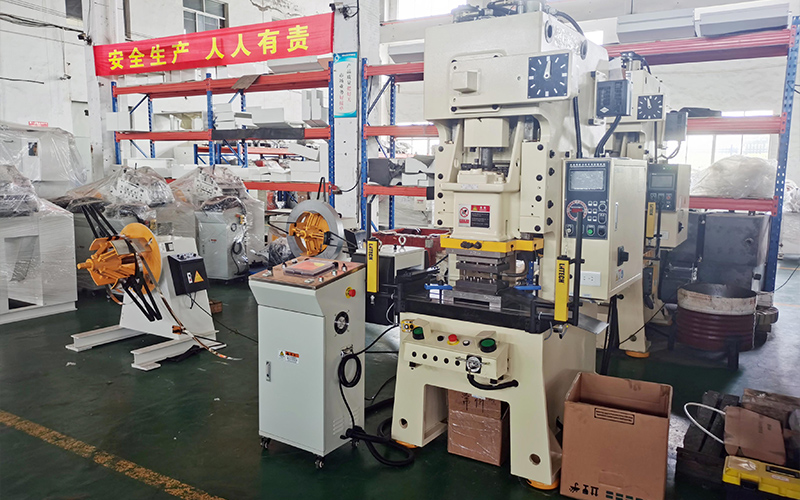

Aplicació de components metàl·lics de conformació mecànica per premsat

Conformació, doblegat i modelat de components metàl·lics

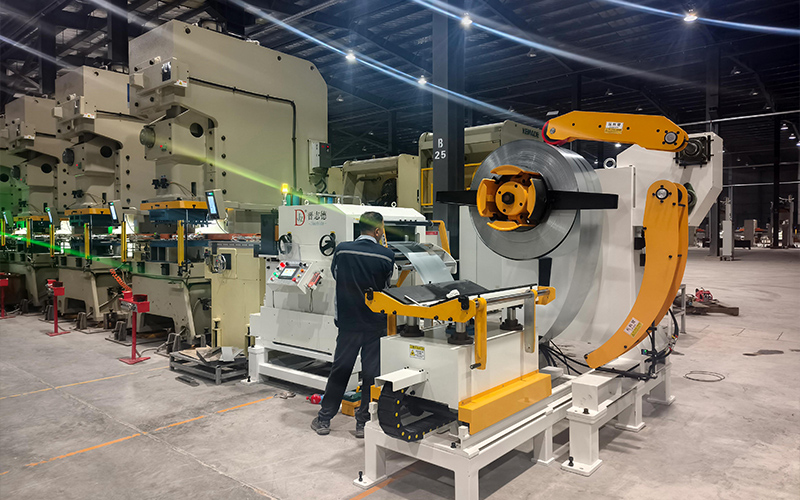

Màquina de premsa d

Producció de peces d'automòbils

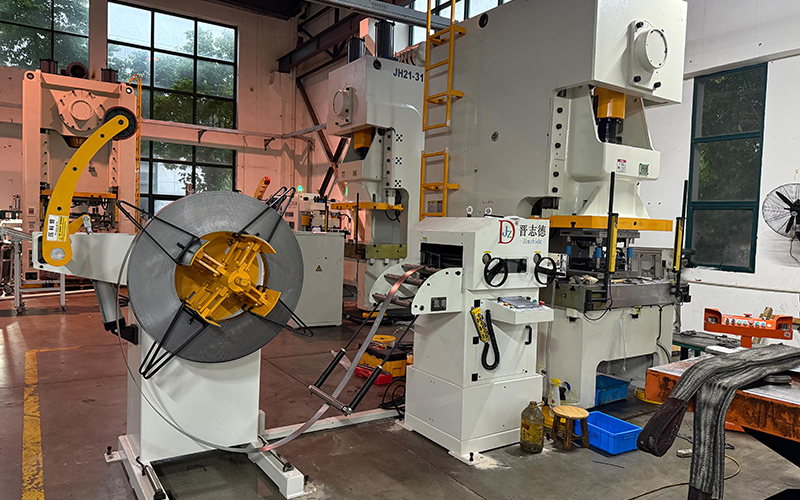

Aplicació de fabricació de components elèctrics de premsa punxonadora

Fabricació de components elèctrics i electrònics

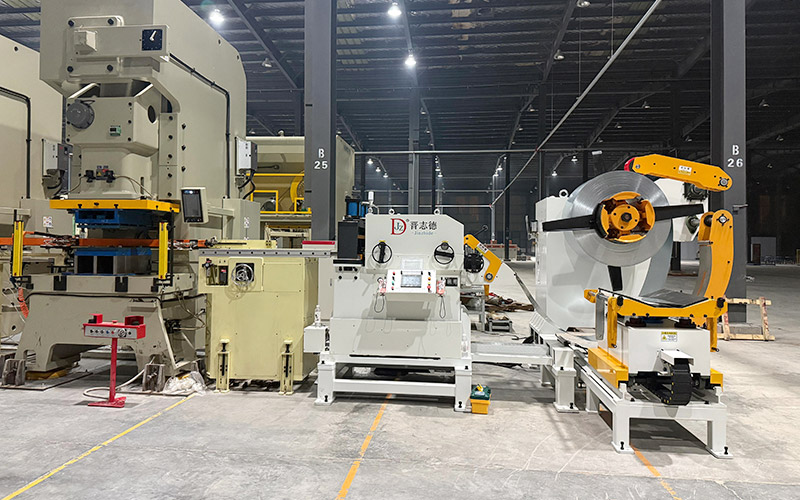

Aplicació de treballs de metall d

Metal·lurgia general d'alta precisió

Preguntes freqüents sobre la premsa punxonadora amb marc C

P: Quins materials pot processar la premsa de bastidor en C d'una sola biela?

A: És adequat per estampar acer laminat en fred, acer laminat en calent, acer inoxidable, acer galvanitzat, alumini, coure i altres materials metàl·lics.

P: Quin és el rang de tonatge?

A: Els models estàndard generalment van des de 25T fins a 315T, i els models més utilitzats són 45T, 60T, 80T, 110T, 160T i 200T.

P: Per a quins productes d'estampació és adequat?

A: S'utilitza àmpliament per a la producció de suports metàl·lics, terminals electrònics, components d'electrodomèstics, carcasses metàl·liques, peces d'automòbils, petits components estructurals i altres productes estampats.

P: Com seleccionar el tonatge de premsa adequat?

A: El tonatge s'ha de determinar segons la mida del producte, el gruix del material, la força de punxó necessària i els requisits del procés de matriu.

P: Es pot seleccionar la cursa de la premsa?

R: Sí. Diferents models ofereixen diverses opcions de cursa de la corredissa per satisfer els diferents requisits de la matriu.

P: L'alçada de tancament és regulable?

R: Sí. L'alçada del troquel lliscant normalment es pot ajustar per adaptar-se a troquels de diferents altures.

P: Es pot integrar en una línia de producció automatitzada?

R: Sí. Pot funcionar amb alimentadors, desenrotlladors, enrotlladors, braços robòtics i altres equips d'automatització.

P: Quins són els avantatges de l'estructura en C?

A: El disseny obert de tres costats proporciona un funcionament fàcil, una càrrega i descàrrega convenients i millora l'eficiència d'instal·lació i ajust de la matriu.

P: Quina és la velocitat de la premsa?

A: Segons el model, la velocitat de funcionament sol ser d'uns 35 a 120 cops per minut (SPM).

P: Es pot instal·lar un control de velocitat de freqüència variable?

R: Sí. Es pot equipar un sistema d'accionament de freqüència variable (VFD) segons els requisits de producció.

P: Quin és el termini de lliurament típic?

A: Els models estàndard solen trigar entre 15 i 30 dies, mentre que els models personalitzats depenen de la configuració real.

P: Quins dispositius opcionals hi ha disponibles?

A: L'equipament opcional inclou cortines de llum, inversors de freqüència, indicadors d'alçada de matrius, sistemes de lubricació automàtica, monitors de tonatge i més.

P: Quins tipus d'alimentadors es poden utilitzar amb aquesta premsa de perforació?

A: Es pot combinar amb alimentadors servo, alimentadors de rodets, alimentadors de pinces i línies d'alimentació de bobines 3 en 1.

P: Es poden personalitzar especificacions especials?

R: Sí. Hi ha dissenys personalitzats disponibles segons la mida del producte, l'amplada del material i els requisits de producció específics.

P: L'operació és complicada?

R: No. La màquina és fàcil d'operar i els operadors poden començar la producció després d'una formació bàsica.
