Premsa de biela simple de costat recte

Descobreix la nostra premsa de biela simple de costat recte 200T-600T amb un rendiment d'alta precisió. Les característiques inclouen un bastidor soldat, ajust automàtic de l'alçada del troquel, guia de corredissa de vuit vies, lubricació automàtica i control de seguretat PLC. Ideal per a aplicacions d'estampació de metall.

Consulta ara

Contacta amb nosaltres

Categoria:Premsa d'estampació

Detall del producte

Premsa d'estampació lateral recta (80T-600T)

El nostrepremsa d'estampació lateral rectaestà construït per a la precisió i la fiabilitat en l'estampació de metalls. Com a màquina d'alt rendimentmàquina de premsa d'estampacióAmb capacitats que van des de 80T fins a 600T, és adequada per a la producció pesada i les operacions d'estampació d'alt volum. El bastidor soldat rígid garanteix una estabilitat a llarg termini i un rendiment constant.

Estructura de marc soldat rígid

El cos d'acer soldat d'alta resistència garanteix una deformació mínima i una llarga vida útil

Rendiment d'alta precisió

Dissenyat per a un estampat precís amb una excel·lent repetibilitat

Sistema de guia de corredissa de vuit vies per a premsa mecànica

Sistema de guia de diapositives de vuit vies

Proporciona una precisió de guia superior i redueix el moviment lateral

Ajust automàtic de l'alçada del dau

Millora l'eficiència de la configuració i redueix els errors d'operació manual

Sistema de control PLC

Permet un funcionament intel·ligent, una monitorització fàcil i un rendiment estable

Sistema de lubricació automàtica

Garanteix un funcionament suau i redueix el desgast dels components clau

Configuració de seguretat millorada

Compatible amb cortines de llum i altres dispositius de seguretat per a la protecció de l'operador

Taula de treball personalitzable

Apte per a matrius grans i processos d'estampació progressiva

Material aplicable

✓ Tipus de material:Apte per a diversos tipus de material de bobina, com ara acer galvanitzat, acer inoxidable, acer CR, acer HR, acer galvanitzat, acer inoxidable, alumini, coure, etc.
✓ Capacitat:De 80 a 600 tones
✓Control PLC.
✓Lubricació automàtica.
✓Taula més gran personalitzada, millor per a l'estampació de xapes grans o el procés d'estampació progressiva amb matrius.
✓La cortina de llum, l'inversor i el coixí d'aire són opcionals.

Breu perfil de la premsa d'estampació de costat recte

Elpremsa d'estampació lateral rectaés d'alt rendimentpremsa mecànicadissenyada per a operacions de conformació i punxonament de precisió. La seva estructura de bastidor de costat recte proporciona una rigidesa superior en comparació amb les premses de bastidor en C, cosa que la fa adequada per a aplicacions d'alt tonatge i precisió.
Equipada amb un sistema avançat de transmissió de cigonyal, la premsa ofereix una força de sortida estable i un moviment suau. La integració de sistemes de control moderns i funcions de seguretat garanteix un funcionament fiable, un temps d'inactivitat reduït i una eficiència de producció millorada.
Aquesta màquina s'utilitza àmpliament en indústries que requereixen una precisió i repetibilitat constants, especialment com a equip principal en una màquina automatitzada.línia de premsa de matrius progressives.

Especificació de la premsa d'estampació lateral recta

Model		D1N-80		D1N-110		D1N-160		D1N-200		D1N-260
Model		En	H	En	H	En	H	En	H	En	H
Capacitat	Tona	80		110		160		200		260
Punt de tonatge nominal	mm	4	2	6	3	6	3	6	3	7	3.5
Ictus	mm	150	70	180	80	200	90	200	100	250	150
Alçada del dau	mm	340	380	360	410	460	515	460	510	500	550
Ictus per minut	SPM	35~80	80~120	30~60	60~90	20~50	40~70	20~50	50~70	20~40	20~50
Ajust de la diapositiva	mm	80		80		100		110		120
Àrea de diapositives	mm	560 × 420 × 70		650 × 470 × 80		700 × 550 × 90		850 × 630 × 90		950 × 700 × 100
Àrea de reforç	mm	930 × 550 × 90		1090 × 600 × 110		1190 × 800 × 140		1400 × 820 × 160		1530 × 840 × 180
Motor principal	kw.p	7,5 × 4		11×4		15×4		18,5 × 4		22×4
Dispositiu d'ajust de diapositives		Conducció elèctrica
Pressió de l'aire	kg/cm2	6		6		6		6		6
Premses Dimensió	mm	1300 × 1890 × 3000		1420 × 1985 × 3200		1600 × 2200 × 3500		1750 × 2500 × 3900		2780 × 1850 × 4470
Premses de precisió		GB(JIS)1classe		GB(JIS)1classe		GB(JIS)1classe		GB(JIS)1classe		GB(JIS)1classe
Capacitat del coixí de la matriu	Tona	3.6		6.3		10		14		14
Carrera d'amortiment de la matriu	mm	70		80		80		100		100
Àrea efectiva del coixí de la matriu	mm2	450 × 310		500 × 350		650 × 420		710 × 480		810 × 480
Obertura lateral		560 × 455		610 × 660		820 × 810		840 × 700		860 × 745

Aplicació de la premsa d'estampació lateral recta

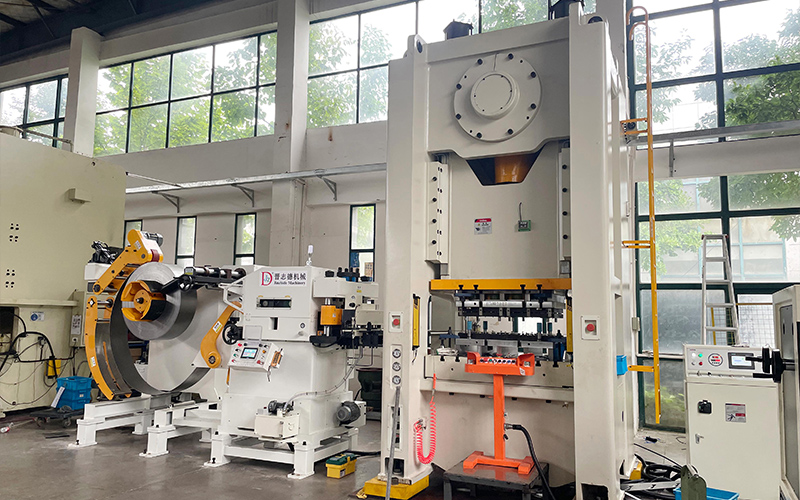

Premsa d

Recanvis d'automòbils

Suports, panells, components del xassís

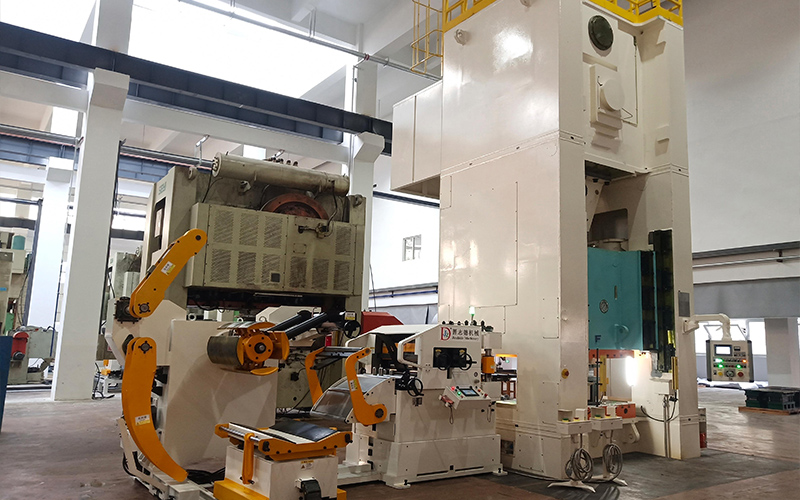

Carcasses i panells elèctrics per a màquines de premsa d

Caixes i panells elèctrics

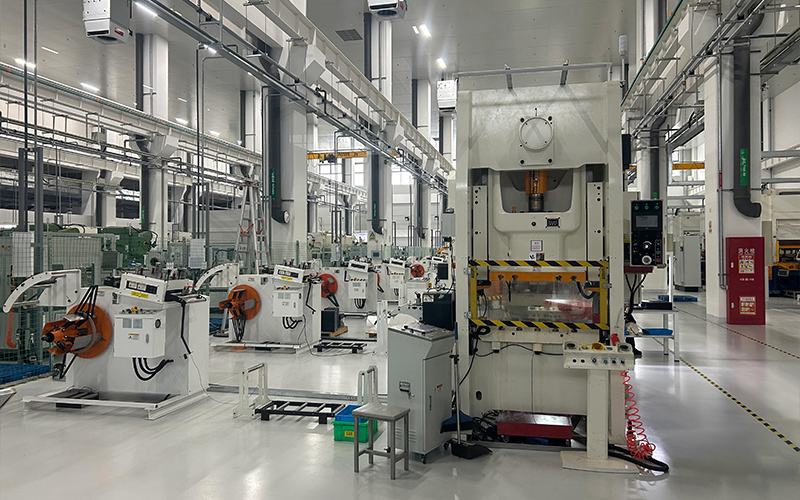

Estampació d

Electrodomèstics metàl·lics

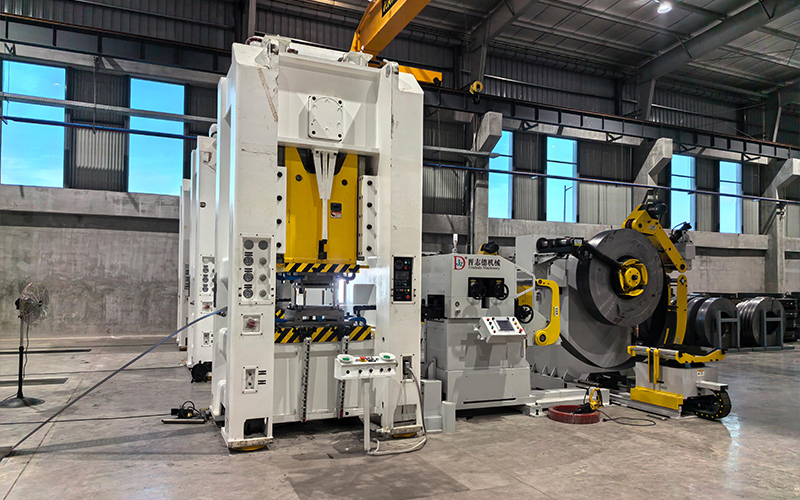

Components de maquinària industrial de premsa d

Components de maquinària industrial

Preguntes freqüents sobre premsa d'estampació lateral recta

P: Per a quins requisits de producció és adequada la premsa de biela simple de costat recte?

A: És adequat per a la producció d'estampació contínua d'alta precisió i gran volum, oferint tant eficiència com un rendiment estable.

P: Quines són les capacitats habituals de les premses?

A: Els models comuns inclouen 110T, 160T, 200T, 260T, 300T i altres especificacions.

P: Quines indústries utilitzen habitualment aquesta màquina?

A: S'utilitza àmpliament en electrònica 3C, fabricació de relés, components de motors, equips de comunicació, maquinari de precisió i altres indústries.

P: Quins són els avantatges de l'estructura de costat recte?

A: El bastidor de costat recte proporciona una trajectòria de transmissió de força més curta i minimitza la deformació del bastidor, cosa que ajuda a mantenir una separació estable de la matriu durant la producció.

P: Quines són les característiques de l'estructura de biela única?

A: El disseny d'una sola biela presenta una estructura compacta, una alta eficiència de transmissió i un espai de planta relativament reduït.

P: És adequat per a l'estampació d'alta velocitat?

R: Sí. Pot complir els requisits d'estampació progressiva d'alta velocitat per a terminals de precisió, nuclis de motor i productes similars.

P: Quins tipus de matrius es poden utilitzar?

A: És adequat per a matrius progressives, matrius de precisió i algunes matrius compostes.

P: La màquina ajuda a millorar la consistència del producte?

R: Sí. Ajuda a mantenir la consistència dimensional durant la producció en massa i redueix les variacions de producció.

P: Quins paràmetres s'han de tenir en compte a l'hora de seleccionar un model?

A: Els factors clau inclouen la capacitat de la premsa, la mida de la taula, els cops per minut (SPM), el cop de la corredissa i l'alçada del dau.

P: És adequat per a la producció de peces d'estampació de precisió?

R: Sí. Està dissenyat per processar components metàl·lics de precisió que requereixen toleràncies dimensionals ajustades.

P: Pot funcionar amb un sistema d'alimentació d'alta velocitat?

R: Sí. Es pot integrar amb alimentadors servo i sistemes de desenrotllament d'alta velocitat per a la producció contínua.

P: L'equipament requereix un gran espai d'instal·lació?

A: En comparació amb les premses de doble manivela de costat recte de la mateixa capacitat, la seva estructura general és més compacta.

P: Es pot utilitzar per a l'estampació de nuclis de motors?

R: Sí. S'utilitza àmpliament per produir làmines d'estator i rotor de motors petits.

P: Quin és el termini de lliurament típic?

A: Els models estàndard solen trigar entre 20 i 40 dies, depenent de la capacitat i la configuració de la premsa.

P: Quines funcions opcionals hi ha disponibles?

A: Les característiques opcionals inclouen lleves electròniques, sistemes d'il·luminació de matrius, coixins d'aire, sistemes de canvi ràpid de matrius, sistemes de lubricació automàtica i més.

P: Admet línies de producció automatitzades?

R: Sí. Es pot connectar amb sistemes robòtics, transportadors, equips de recollida i altres dispositius d'automatització.

P: És adequat per a peces de precisió petites i mitjanes?

R: Sí. És especialment adequat per a l'estampació de precisió de components electrònics, peces de relé i altres peces metàl·liques petites.

P: Quines són les diferències en comparació amb una premsa de marc obert?

A: El bastidor de costat recte proporciona una major rigidesa, menys vibracions i una millor estabilitat, cosa que el fa més adequat per a la producció d'alta precisió.

P: La instal·lació de la matriu és convenient?

R: Sí. La màquina ofereix espai d'instal·lació de matrius estàndard i pot allotjar la majoria de matrius d'estampació de precisió.

P: Per què molts fabricants d'estampació de precisió trien una premsa de biela simple de costat recte?

A: Ofereix un excel·lent equilibri entre precisió, velocitat, eficiència de costos i aprofitament de l'espai, cosa que el fa ideal per a la producció contínua a llarg termini.

Per què triar aquesta premsa d'estampació de costat recte?

La combinació d'alt tonatge, precisió i característiques de seguretat avançades fa que la nostramàquina de premsa d'estampacióuna solució fiable per a les operacions d'estampació modernes. L'ajust automàtic de la matriu i la guia de vuit vies ajuden a mantenir l'eficiència alhora que garanteixen resultats de màxima qualitat.
