L'alimentador redreçador desenrotllador 3 en 1 NCSF3 utilitza una tècnica d'alimentació inferior que pot perforar, desenrotllar i anivellar bobines de placa mitjana i fina amb un gruix de 0,3 mm a 3,2 mm i una amplada de 70 mm a 1000 mm.
El NCSF3alimentador endreçador desenrotllador(també conegut com aunitat compacta d'alimentació i redreçament de desenrotllament) utilitza una tècnica d'alimentació inferior per desenrotllar, anivellar i alimentar bobines de xapa mitjana i fina amb un gruix de 0,3 mm a 3,2 mm i una amplada de 70 mm a 1000 mm directament a una premsa d'estampació. La placa de premsatge d'alimentació treballa en tàndem amb el braç de premsatge per aplanar el capçal del material perquè pugui entrar suaument a la màquina. Això evita que el material de la bobina es desprengui a lalínia d'alimentació de bobina.
L'alimentador-endreçador de bobines inclou onze rodets de treball de 48 mm (sis superiors i cinc inferiors) combinats per garantir un aplanament de precisió.
Equipat amb un carro de càrrega hidràulic i un mandril d'expansió-contracció hidràulica, i amb control de sensor fotoelèctric per a l'arrencada/aturada automàtica, permet la càrrega i el desenrotllament ràpids de bobines de metall pesant.
La interfície de pantalla tàctil de 7 polzades permet una configuració ràpida i senzilla de la longitud d'alimentació, el nombre de cicles i la velocitat, oferint un alt nivell d'automatització general.
✓ Tipus de matèria primera:Acer laminat en calent, acer laminat en fred, acer galvanitzat, acer inoxidable, etc.
✓ Amplada de la bobina:70 mm – 400/ 600/ 800/ 1000 mm
✓ Gruix del material:0,3-3,2 mm
✓ Límit elàstic:≤245 N/mm2
✓ Resistència a la tracció:≤392 N/mm2
✓ Velocitat:0–16 m/min
El JINZHIDEAlimentador servo 3 en 1consta de tres components principals: el desenrotllador, l'endreçador i l'alimentador. El desenrotllador és responsable d'alimentar la bobina metàl·lica a la màquina, mentre que l'endreçador endreça la bobina metàl·lica per garantir una alimentació consistent a la màquina. L'alimentador és responsable d'alimentar la bobina metàl·lica endreçada a la premsa d'estampació, on es talla en les formes desitjades.
Aixòalimentador endreçador desenrotlladorestà dissenyat per manejar una varietat de materials, com ara acer inoxidable, acer al carboni, alumini i coure. S'utilitza habitualment enlínia d'estampacióper a diverses aplicacions, com ara automoció, electrònica i electrodomèstics.
| Model | NCSF3-400 | NCSF3-600 | NCSF3-800 | NCSF3-1000 | ||||
|---|---|---|---|---|---|---|---|---|
| Amplada | 70～400 | 70～600 | 70～800 | 70～1000 | ||||
| Gruix | 0,3～3,2 | |||||||
| Capacitat de càrrega | 3 | 5 | 5 | 7 | 5 | 7 | 7 | 10 |
| ID de la bobina | Φ508 | |||||||
| Diàmetre exterior de la bobina | Φ900～1400 | |||||||
| Velocitat de descàrrega | 16 | |||||||
| Rodets d'alimentació | 2 rodets (superior Ø60 / inferior Ø66) | |||||||
| Rodets anivelladors | Rodets Ø48 × 11 (6 superiors / 5 inferiors) | |||||||
| Rodets d'alimentació | Ø66 × 2 Rodets | |||||||
| Precisió | ±0,2 mm a 500 mm d'alimentació | |||||||
| Pressió de l'aire | 0,5～0,7 | |||||||
| Expansió de la bobina | Expansió hidràulica | |||||||
| Servomotor | AC2.9 | AC4.4 | AC4.4 | AC5.5 | ||||
| Motor de desenrotllador | 1.5 | 2.2 | 2.2 | 3.7 | 2.2 | 3.7 | 3.7 | 5.5 |

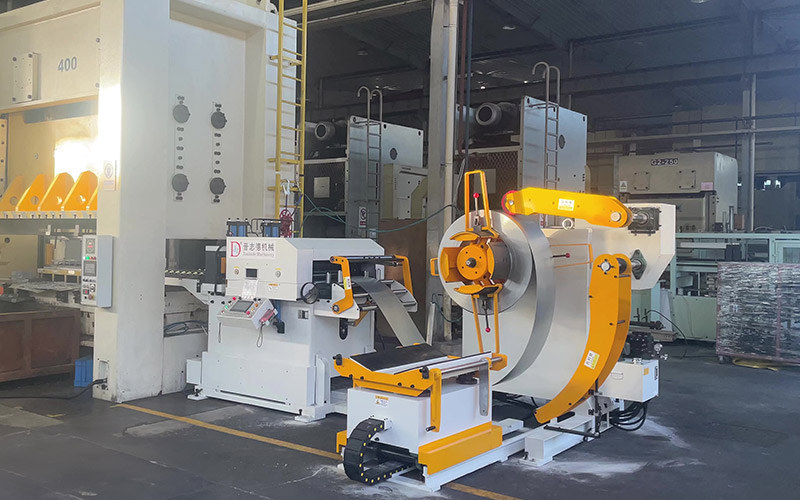

Automoció
Fabricació d'equips per a l'estampació de metalls de peces petites i primes d'automoció i altres peces.
Construcció i llar
Línies d'alimentació per produir una varietat de components metàl·lics per al sector de la construcció i la llar i derivats. Peces com ara tirants, brides, corretges, panys i frontisses per a portes, ferramentes per a mobles, ganivets, peces de fusteria per a estris de cuina, suports metàl·lics, plaques perforades, etc.

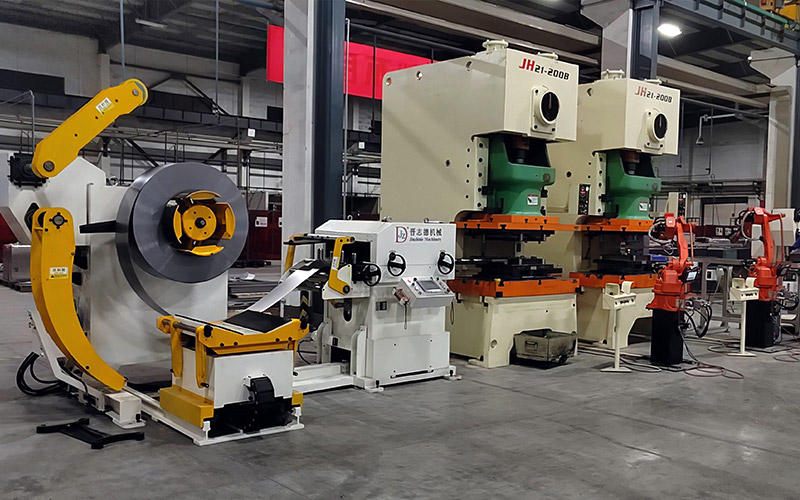

Electrodomèstics i electrònica
Instal·lacions per a la fabricació de peces per al sector dels electrodomèstics o de línia blanca. Peces metàl·liques com ara armaris elèctrics, carcasses i tapes, safates, guies, taps, suports, abraçadores, nanses, etc.
Il·luminació
Moltes solucions per al tallat de peces metàl·liques per al sector de la il·luminació. Diverses peces com ara carcasses, panells, suports, peus, braços, botons, difusors, etc.
A: Models estàndard: 7–20 dies; instal·lació i posada en marxa: 1 dia. Models personalitzats: 20–30 dies; instal·lació i posada en marxa: ~2 dies.
Comparteix els teus requisits de producció i les especificacions de materials. Els nostres enginyers et proporcionaran una solució d'automatització de premses a mida amb pressupostos ràpids i suport tècnic professional.
