आज के अत्यधिक प्रतिस्पर्धी मेटल स्टैम्पिंग उद्योग में, फैक्ट्री प्रबंधक तीन मोर्चों पर युद्ध लड़ रहे हैं:बढ़ती श्रम लागत, कार्यस्थल पर सुरक्षा के सख्त नियम और मानकों में लगातार हो रही कमी की मांग।सही मशीनरी का चयन अब केवल उत्पादन क्षमता तक सीमित नहीं है; यह अस्तित्व और अधिकतम निवेश पर लाभ प्राप्त करने से संबंधित है। संयंत्र इंजीनियरों को नई मशीनरी में निवेश करने से पहले उत्पादन मात्रा, सामग्री की मोटाई और स्वचालन अनुकूलता का सावधानीपूर्वक मूल्यांकन करना चाहिए।मेटल पंच प्रेसयह गाइड मैनुअल फीडिंग, हाइड्रोलिक और सीएनसी/सर्वो स्टैम्पिंग सिस्टम के बीच के मुख्य अंतरों को विस्तार से समझाती है ताकि आप एक अत्यधिक लाभदायक, बिना किसी हस्तक्षेप के उत्पादन लाइन बना सकें।

उत्पादन क्षमता को अधिकतम करने के लिए सुविधा प्रबंधकों को उपयुक्त प्रेस कॉन्फ़िगरेशन का चयन करना चाहिए। प्रत्येक औद्योगिक प्रेस अलग-अलग बल प्रोफाइल प्रदान करता है। जबकि एक स्टैंडअलोन प्रेस विशिष्ट कटाई का काम करता है, इसे स्वचालित कॉइल फीडिंग लाइन के साथ एकीकृत करने से यह निरंतर उत्पादन की एक शक्तिशाली मशीन में बदल जाता है।

चाबी छीनना

• मैनुअल पंच प्रेस (हाथ से फीडिंग करने वाली मशीनें) शुरू में कम खर्चीली होती हैं, लेकिन बड़े पैमाने पर उत्पादन के लिए इनमें सुरक्षा संबंधी जोखिम और श्रम लागत अधिक होती है।

• हाइड्रोलिक पंच प्रेसये स्थिर और समायोज्य बल प्रदान करते हैं, जिससे ये मोटी धातु की चादरों को सुरक्षित रूप से आकार देने के लिए आदर्श बन जाते हैं।

• सीएनसी और सर्वो पंच प्रेस प्रगतिशील डाई का उपयोग करके अत्यधिक सटीकता के साथ जटिल धातु के पुर्जे तेजी से बनाते हैं।

• स्वचालित कॉइल फीडरकारखाने की गति बढ़ाएं, मैन्युअल रूप से काम करने की आवश्यकता को समाप्त करें और श्रमिकों को हाथों की गंभीर चोटों से सुरक्षित रखें।

• जिनझाइड ऑटोमेशन के साथ पुरानी प्रेस मशीनों को अपग्रेड करना, नई मशीनरी खरीदे बिना सीएनसी-स्तर का आरओआई प्राप्त करने का एक अत्यंत लागत प्रभावी तरीका है।

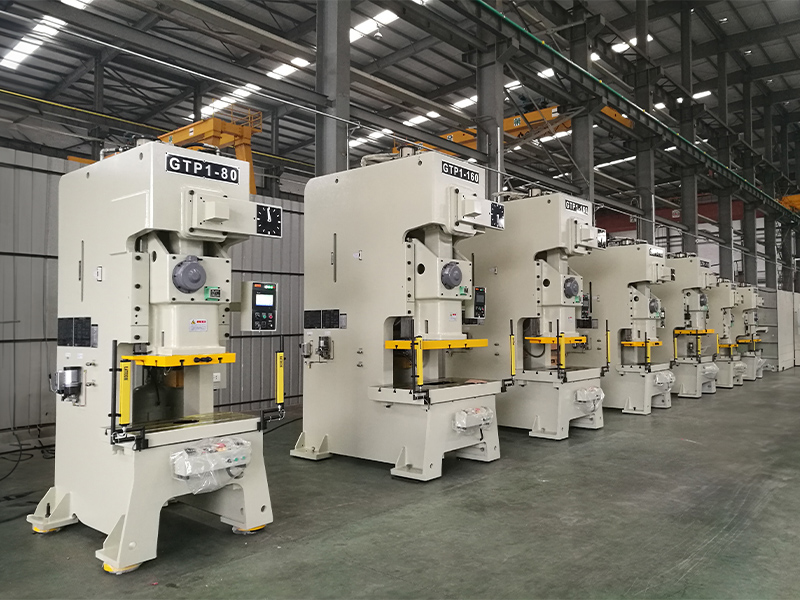

मेटल पंच प्रेस के प्रकारों का अवलोकन

मैनुअल मैकेनिकल प्रेस की मूल बातें (हाथ से फीडिंग)

परंपरागत यांत्रिक प्रेस आंतरिक रैम तंत्र को चलाने के लिए मोटर चालित फ्लाईव्हील और क्रैंकशाफ्ट पर निर्भर करते हैं। "मैनुअल" सेटअप में, यह शब्द...मैनुअल फीडिंग प्रक्रियाबिजली स्रोत के बजाय, ऑपरेटरों को शीट मेटल को डाई में हाथ से डालना होता है और हर बार स्टैम्प किए गए हिस्से को हाथ से निकालना होता है। निर्माता अक्सर बुनियादी प्रोटोटाइपिंग कार्यों के लिए मैकेनिकल पंच प्रेस का चयन करते हैं क्योंकि इसमें टूलिंग की जटिलता कम होती है। रखरखाव अपेक्षाकृत सरल रहता है क्योंकि ये स्टैंड-अलोन इकाइयाँ बुनियादी मैकेनिकल क्लच और ब्रेक पर निर्भर करती हैं।

हालांकि, मैन्युअल रूप से धातु डालने की प्रक्रिया में कई गंभीर परिचालन संबंधी समस्याएं आती हैं। उत्पादन की गति मानव सहनशक्ति और प्रतिक्रिया समय पर निर्भर करती है। इससे भी महत्वपूर्ण बात यह है कि ऑपरेटरों के हाथ लगातार डाई क्षेत्र के पास "खतरनाक क्षेत्र" में रहते हैं, जिससे कार्यस्थल पर चोट लगने का खतरा बढ़ जाता है। छोटे धातु कारखाने अक्सर मैन्युअल फीडिंग का उपयोग केवल कम मात्रा में उत्पादन के लिए करते हैं, क्योंकि इस विधि से उत्पादन बढ़ाना आर्थिक और सुरक्षा दृष्टि से संभव नहीं है।

हाइड्रोलिक और सीएनसी प्रेस के सिद्धांत

हाइड्रोलिक मशीनरी पूरे स्ट्रोक की लंबाई में एकसमान बल प्रदान करने के लिए द्रव दबाव का उपयोग करती है। प्लांट ऑपरेटर आसानी से द्रव दबाव, बॉटम डेड सेंटर पोजीशन और प्रेस स्ट्रोक की कुल लंबाई को समायोजित कर सकते हैं। मानक हाइड्रोलिक सिस्टम सुचारू, पूर्ण-टन भार प्रदान करते हैं जो मोटी शीट मेटल बनाने और डीप ड्राइंग के लिए आदर्श है। आधुनिक प्लांट अक्सर भारी भार के तहत बिना रुके निरंतर स्टैम्पिंग अनुक्रमों को स्वचालित करने के लिए विशेष फीडिंग तंत्र के साथ एक स्वचालित हाइड्रोलिक प्रेस को एकीकृत करते हैं।

कंप्यूटर न्यूमेरिकल कंट्रोल्ड (सीएनसी) और सर्वो स्टैम्पिंग लाइनें कॉइल प्रोसेसिंग कार्यों में पूर्ण स्वचालन लाती हैं। मैनुअल सेटअप के विपरीत, एक सीएनसी सिस्टम निरंतर कॉइल स्टॉक को सटीक स्ट्रेटनर के माध्यम से आगे बढ़ाता है।हाई-स्पीड सर्वो प्रेसअसेंबली। सामग्री को स्वचालित इंडेक्सिंग के साथ प्रगतिशील डाई में आगे बढ़ाया जाता है। उन्नत सर्वो मोटर प्रोग्रामेबल गति और टॉर्क प्रोफाइल के साथ रैम को संचालित करते हैं, जिससे जटिल नेस्टेड लेआउट में पार्ट की सटीकता अधिकतम हो जाती है और मैनुअल शीट पोजिशनिंग की आवश्यकता समाप्त हो जाती है।

प्रत्यक्ष तुलना मैट्रिक्स

उपयुक्त निर्माण मशीनरी का चयन करने के लिए ड्राइव डिज़ाइनों में प्रमुख भौतिक विशेषताओं और स्वचालन अनुकूलता की तुलना करना आवश्यक है। इंजीनियरिंग विशेषज्ञ संरचनात्मक बल उत्पादन के साथ-साथ स्ट्रोक दर क्षमताओं और ऑपरेटर सुरक्षा का विश्लेषण करते हैं।

टन भार, गति और सुरक्षा क्षमताएँ

ड्राइव मैकेनिक्स कुल रैम आउटपुट बल और स्ट्रोक चक्र आवृत्ति निर्धारित करते हैं। इसके अलावा, स्वचालन का स्तर मशीन की सुरक्षा प्रोफ़ाइल को निर्धारित करता है।

मैनुअल हैंड-फीडिंग सेटअप उत्पादन को पुर्जों को लोड और अनलोड करने वाले ऑपरेटर की शारीरिक गति तक सीमित कर देता है। उत्पादन गति सीधे मानवीय सहनशक्ति से जुड़ी रहती है, और दुर्घटनाओं का खतरा अधिक बना रहता है। कम मात्रा में प्रोटोटाइप संचालन में महंगे स्वचालित उपकरणों की आवश्यकता के बिना बुनियादी मैनुअल उपकरणों का प्रभावी ढंग से उपयोग किया जाता है।

हाइड्रोलिक प्रेस द्रव सिलेंडर के दबाव के माध्यम से पर्याप्त बल उत्पन्न करता है। ऑपरेटर विशेष डीप ड्राइंग कार्यों के लिए स्ट्रोक की गहराई को आसानी से समायोजित कर सकते हैं। मोटी प्लेटों के लिए उत्कृष्ट बल नियंत्रण प्रदान करने के बावजूद, मानक हाइड्रोलिक प्रेस यांत्रिक या सर्वो प्रेस की तुलना में कम समग्र चक्र गति पर संचालित होते हैं।

कंप्यूटरीकृत सीएनसी मशीनरी निरंतर कॉइल स्टॉक पर बेजोड़ उत्पादन दर प्रदान करती है। सर्वो मोटर स्वचालित कॉइल फीडर के साथ सिंक्रनाइज़्ड तीव्र पंच एक्चुएशन रूटीन को संचालित करते हैं। आधुनिक सीएनसी सॉफ्टवेयर स्ट्रिप को सटीक रूप से आगे बढ़ाने के लिए रैम स्ट्रोक को सर्वो फीडर के साथ समन्वयित करता है। यह डिजिटल सेटअप लंबे उत्पादन कार्यों के दौरान संरचनात्मक प्रदर्शन को अधिकतम करता है, जिससे ऑपरेटर चलती हुई डाई से पूरी तरह दूर रहते हैं।

परिचालन लागत और जटिलता

वित्तीय निवेश में मशीनरी की प्रारंभिक खरीद कीमत से कहीं अधिक खर्च शामिल होता है। वर्कशॉप मैनेजर श्रम व्यय, सेटअप समय, रखरखाव की आवश्यकताएं और चोटों के कारण संभावित श्रमिक क्षतिपूर्ति दावों का मूल्यांकन करते हैं।

मैनुअल प्रेस के बुनियादी संचालन में नगण्य पूंजी लागत और सरल प्रशिक्षण की आवश्यकता होती है। हालांकि, धीमी चक्र अवधि के कारण प्रति तैयार इकाई श्रम लागत अत्यधिक बनी रहती है। इससे भी अधिक महत्वपूर्ण बात यह है कि मैनुअल फीडिंग सेटअप में हाथ में चोट लगने का उच्च जोखिम कारखाने के मालिकों के लिए विनाशकारी वित्तीय और कानूनी परिणामों का कारण बन सकता है।

भारी हाइड्रोलिक सिस्टम से उपकरण की प्रारंभिक लागत बढ़ जाती है, लेकिन ऑपरेटर का श्रम कम हो जाता है। हाइड्रोलिक वाल्व और द्रव दबाव गेज को समायोजित करने के लिए तकनीशियनों को विशेष प्रशिक्षण की आवश्यकता होती है। सिस्टम में रिसाव को रोकने के लिए हाइड्रोलिक द्रव लाइनों का समय-समय पर निरीक्षण आवश्यक है। ये मजबूत इकाइयाँ गाढ़े पदार्थों के लिए स्थिर उत्पादन क्षमता के साथ मध्यम पूंजीगत व्यय का संतुलन बनाए रखती हैं।

सीएनसी स्टैम्पिंग लाइन एक बड़ा पूंजी निवेश है। कम्प्यूटरीकृत नियंत्रणों के लिए कुशल प्रोग्रामिंग कर्मियों और सुव्यवस्थित रखरखाव प्रक्रियाओं की आवश्यकता होती है। हालांकि, आधुनिक पंच उपकरण सामग्री की पैदावार को बढ़ाते हैं और मैनुअल श्रम को समाप्त करके समय के साथ प्रति पार्ट उत्पादन लागत को काफी कम कर देते हैं। प्लांट इंजीनियर परिचालन व्ययों का सावधानीपूर्वक ऑडिट करते हैं और अक्सर पाते हैं कि श्रम और स्क्रैप में होने वाली बचत स्वचालित मशीनरी की लागत को जल्दी ही पूरा कर देती है।

मैनुअल बनाम हाइड्रोलिक प्रेस संचालन

कम मात्रा के लिए मैन्युअल बल

छोटे विनिर्माण कारखाने कम मात्रा में उत्पादन कार्यों के लिए मैनुअल पंच सेटअप का चुनाव करते हैं। ऑपरेटर बुनियादी छेद करने के लिए ब्लैंक को डाई में मैन्युअल रूप से लोड करते हैं। इस सरल विधि में किसी जटिल प्रोग्रेसिव डाई या स्वचालित कॉइल लाइन की आवश्यकता नहीं होती है। उत्पादन टीमें त्वरित एकल-आइटम संशोधनों को कुशलतापूर्वक पूरा करने के लिए मैनुअल टूलिंग पर निर्भर करती हैं। निर्माता एक-एक प्रोटोटाइप पर उच्च नियंत्रण बनाए रखने के लिए मैन्युअल फॉर्मिंग कार्य करते हैं।

ऑपरेटर दोहरे हथेली वाले बटनों या पैर के पैडल के माध्यम से प्रेस पर सीधा भौतिक नियंत्रण बनाए रखते हैं। बुनियादी यांत्रिक स्लाइड सिस्टम डाई की ऊंचाई को समायोजित करने के लिए मैनुअल स्क्रू का उपयोग करते हैं। समर्पित मैनुअल मशीनरी भौतिक अवरोधों और प्रकाश पर्दों के माध्यम से श्रमिकों की सुरक्षा करती है, लेकिन डाई क्षेत्र में हाथ डालने की आवश्यकता के कारण जोखिम का स्तर ऊंचा बना रहता है।

हाइड्रोलिक स्ट्रोक और टन भार नियंत्रण

हाइड्रोलिक प्रेस सिलेंडर स्ट्रोक के दौरान लगातार बल प्रदान करता है। यह स्थिर हाइड्रोलिक दबाव ऑपरेटरों को कच्ची शीट धातु को तोड़े बिना डीप ड्राइंग करने की अनुमति देता है। स्थिर यांत्रिक क्रैंक असेंबली के विपरीत, गतिशील हाइड्रोलिक सिस्टम लचीला टनेज नियंत्रण प्रदान करते हैं। ऑपरेटर निरंतर उत्पादन चक्रों में सटीक पंच दोहराव सुनिश्चित करने के लिए नियंत्रण इंटरफेस के माध्यम से हाइड्रोलिक वाल्व को समायोजित करते हैं।

एक स्वचालित हाइड्रोलिक प्रेसभारी प्लेट पंच रूटीन को स्वचालित करता हैविशेष ब्लैंकिंग फीडर के साथ मिलकर यह कुशलतापूर्वक काम करता है। प्लांट प्रबंधक मोटे संरचनात्मक घटकों पर अधिकतम उत्पादन सुनिश्चित करने के लिए स्वचालित हाइड्रोलिक प्रेस को लगातार चलाते हैं। वहीं, टूलरूम में एक अलग से मैनुअल हाइड्रोलिक प्रेस विभिन्न प्रकार के छोटे-छोटे फॉर्मिंग कार्यों को संभालता है।

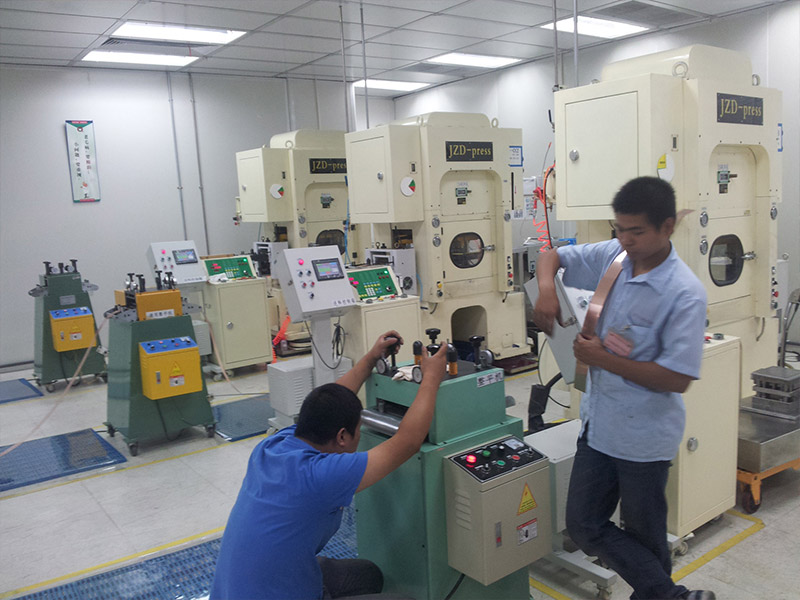

सीएनसी पंच प्रेस की कार्यक्षमता का मूल्यांकन

स्वचालित उच्च गति उत्पादन

आधुनिक स्वचालित मशीनरीयह तकनीक स्टैम्पिंग सुविधाओं में उत्पादन क्षमता को उत्कृष्ट रूप से बढ़ाती है। उन्नत सर्वो-इलेक्ट्रिक ड्राइव पतले धातु के कॉइल स्टॉक पर 1,000 एसपीएम (स्ट्रोक्स प्रति मिनट) तक की तीव्र गति प्राप्त कर लेते हैं। स्वचालित कॉइल फीडर स्ट्रिप सामग्री को 120 मीटर/मिनट तक की गति से आगे बढ़ाते हैं, जिससे बड़े पैमाने पर उत्पादन के दौरान त्वरित चक्र समय सुनिश्चित होता है। अनुकूलित सॉफ्टवेयर टूल पाथ और प्रगतिशील डाई डिज़ाइन स्टेशन की स्थिति निर्धारण को मिलीसेकंड तक कम कर देते हैं। स्वचालित तंत्र बिना किसी रुकावट के उत्पादन लाइनों को निरंतर चालू रखते हैं।

सर्वो-इलेक्ट्रिक ड्राइव तंत्र पारंपरिक यांत्रिक या द्रव प्रणालियों की तुलना में प्रेस के समग्र प्रदर्शन को काफी हद तक बेहतर बनाते हैं। सर्वो मोटर केवल रैम को घुमाते समय ही बिजली का उपयोग करती है, जिससे अधिकतम बिजली की खपत कम रहती है। यह डिज़ाइन पारंपरिक प्रणाली की तुलना में काफी कम ऊर्जा का उपयोग करती है।हाइड्रोलिक पंच इकाईजिसके लिए पंप का निरंतर संचालन आवश्यक है। कम्प्यूटरीकृत मशीनरी उच्च पंच चक्र दरों को बनाए रखते हुए दीर्घकालिक परिचालन लागत को काफी कम कर देती है।

परिशुद्धता और भाग की जटिलता का मूल्यांकन

कंप्यूटरीकृत नियंत्रण जटिल प्रोग्रेसिव डाई लेआउट में अत्यधिक सटीकता प्रदान करता है। एक आधुनिक सीएनसी स्टैम्पिंग प्रेस उत्कृष्ट संरचनात्मक प्रदर्शन बनाए रखता है, जिससे प्रत्येक फीचर में ±0.01 मिमी की सटीकता प्राप्त होती है। छिद्रित छेदों के आयाम विभिन्न प्रकार के कॉइल स्टॉक में भी सटीक टॉलरेंस बनाए रखते हैं। स्वचालित कॉइल फीडिंग तंत्र तीव्र गति के दौरान मैन्युअल स्थिति निर्धारण त्रुटियों और सामग्री के मुड़ने को रोकता है। निर्माता ऑटोमोटिव और इलेक्ट्रॉनिक्स के उच्च गुणवत्ता नियंत्रण मानकों को पूरा करने के लिए निरंतर भौतिक परिशुद्धता पर निर्भर रहते हैं।

जटिल ज्यामितीय आकृतियाँ बनाने के लिए विशेष प्रगतिशील टूलिंग और सटीक सर्वो फीडिंग की आवश्यकता होती है। प्रेस जटिल आकृतियों को साफ-सुथरा संसाधित करने के लिए निरंतर स्टैम्पिंग प्रक्रियाएँ चलाती है। प्रोग्रामेबल रैम स्ट्रोक नियंत्रण कच्चे माल को नुकसान पहुँचाए बिना नाजुक निर्माण कार्यों को सक्षम बनाता है। संयंत्र प्रबंधक चुनौतीपूर्ण विनिर्माण वातावरण में निरंतर पुर्जों की पुनरावृति सुनिश्चित करते हुए स्क्रैप को कम करने के लिए स्वचालित प्रेस असेंबली का चयन करते हैं।

लागत और दीर्घकालिक निवेश पर लाभ (आरओआई) विश्लेषण

पूंजीगत व्यय बनाम श्रम बचत

मैनुअल पंच प्रेस में शुरुआती उपकरण लागत कम होती है, लेकिन इसमें अधिक मैन्युअल हस्तक्षेप के कारण कुल उत्पादन सीमित हो जाता है। ऑपरेटरों को कच्चे माल को मापने, पोजिशनिंग शीट तैयार करने और एक-एक करके पंच करने में काफी समय लगता है। अधिक श्रम लागत और कार्यस्थल पर चोट लगने का खतरा, अधिक मात्रा वाले कार्यों के दौरान मशीनरी से होने वाली शुरुआती बचत को जल्दी ही खत्म कर देते हैं। सरल यांत्रिक उत्तोलन इकाइयाँ छोटे प्रोटोटाइप उत्पादन के लिए उपयुक्त होती हैं जहाँ सेटअप की गति श्रम लागत की चिंताओं से अधिक महत्वपूर्ण होती है।

स्वचालित प्रणाली में अपग्रेड करने से मशीनरी की लागत बढ़ जाती है, लेकिन परिचालन दक्षता में काफी सुधार होता है। प्लांट इंजीनियर अतिरिक्त मानवीय श्रम के बिना भारी प्लेट पियर्सिंग या हाई-स्पीड इलेक्ट्रॉनिक स्टैम्पिंग को पूरा करने के लिए स्वचालित लाइनें लगाते हैं। नियंत्रित स्वचालित फीडिंग से स्क्रैप की दर कम होती है और तैयार पुर्जों की लागत घटती है।

रेट्रोफिटिंग का लाभ: पुरानी प्रेस मशीनों का उन्नयन

स्वचालन हासिल करने के लिए हमेशा एक नई सीएनसी प्रेस खरीदने की आवश्यकता नहीं होती है। आधुनिक स्टैम्पिंग में सबसे किफायती रणनीतियों में से एक मौजूदा यांत्रिक या हाइड्रोलिक प्रेसों को आधुनिक सुविधाओं में परिवर्तित करना है।जिंझाइड स्वचालित फीडर को 3 से 2000 टन तक की लगभग किसी भी मौजूदा पंच प्रेस में आसानी से लगाया जा सकता है।किसी पुरानी मैनुअल प्रेस में एनसी सर्वो फीडर और स्ट्रेटनर लगाकर, कारखाने खतरनाक और श्रमसाध्य वर्कस्टेशन को तुरंत एक सुरक्षित और अत्यधिक कुशल स्वचालित लाइन में बदल सकते हैं, और वह भी नई मशीनरी की लागत के एक छोटे से हिस्से में। इस तरह के सुधारों का प्रतिफल आमतौर पर महीनों में मिलता है, वर्षों में नहीं।

स्वचालन और कॉइल फीडिंग आरओआई

आधुनिक निर्माता सीएनसी लाइन की दक्षता और गति को अधिकतम करने के लिए विशेष कॉइल प्रोसेसिंग मशीनरी को एकीकृत करते हैं। जिंझाइड का उपयोग करना3-इन-1 डिकॉइलर स्ट्रेटनर फीडर सिस्टमयह उपकरण प्रेस क्षेत्र में प्रवेश करने से पहले कच्चे माल की तैयारी को सुव्यवस्थित करता है। यह कॉम्पैक्ट उपकरण एक ही इकाई में अनकॉइलिंग, सटीक लेवलिंग और निरंतर सर्वो फीडिंग को संयोजित करता है।

कॉइल अनकॉइलिंग -> रोलर लेवलिंग -> सर्वो फीडिंग -> प्रेस पंचिंग

JINZHIDE स्वचालित कॉइल उपकरण को एकीकृत करने से व्यस्त प्रेस कारखानों में कच्चे माल की हैंडलिंग में क्रांतिकारी बदलाव आता है:

• यह प्रणाली स्थिर तनाव के तहत कॉइल को लोड करने और अनकॉइल करने की प्रक्रिया को स्वचालित करने के लिए हाइड्रोलिक लोडिंग ट्रॉली का उपयोग करती है।

• सटीक लेवलिंग रोलर्स कॉइल के घुमाव को दूर करते हैं, जबकि एक एकीकृत सर्वो फीडर कच्चे धातु को सटीक प्रोग्राम की गई लंबाई तक आगे बढ़ाता है।

• एकीकृत पीएलसी नियंत्रण स्वचालित उत्पादन को बनाए रखने के लिए प्रेस चक्रों के साथ सीधे सामग्री की आपूर्ति को सिंक्रनाइज़ करते हैं।

स्वचालित कॉइल सिस्टम मैन्युअल सामग्री हैंडलिंग को कम करके वर्कशॉप में सुरक्षा बढ़ाते हैं। उच्च गति उत्पादन के दौरान श्रमिक भारी धातु के कॉइल और खतरनाक डाई क्षेत्र के सीधे संपर्क से बचते हैं। सामग्री का निरंतर प्रवाह मशीन के अपटाइम को बढ़ाता है, जिससे निर्माताओं को निवेश पर शीघ्र लाभ प्राप्त करने में मदद मिलती है।

दुकान के अनुप्रयोगों के लिए उपयुक्त उपकरण

निर्माण कारखानों को मशीन का चयन परिचालन लक्ष्यों, कच्चे माल की विशिष्टताओं और उत्पादन लक्ष्यों के अनुरूप करना चाहिए। कारखाने में उपकरण स्थापित करने से पहले, यह सुनिश्चित किया जाता है कि कुल पंचिंग बल शीट धातु की विशिष्ट मोटाई के अनुरूप हो।

प्रोटोटाइप और कम मात्रा वाले परिदृश्य

छोटे जॉब शॉप और प्रोटोटाइप सुविधाओं में, गति की तुलना में परिचालन लचीलेपन को प्राथमिकता दी जाती है। इन वातावरणों में विभिन्न शीट आयामों, छोटे बैच आकार और सरल पार्ट ज्यामितियों पर काम किया जाता है। मशीन ऑपरेटर अक्सर विशिष्ट छोटे विनिर्माण कार्यों को पूरा करने के लिए मैन्युअल रूप से टूल बदलते हैं। मैन्युअल फीडिंग डिज़ाइन से प्रारंभिक पूंजी लागत कम होती है, हालांकि प्रति पार्ट श्रम की आवश्यकता अधिक रहती है।

• कस्टम प्रोटोटाइप निर्माण के लिए जॉब शॉप न्यूनतम टूलिंग जटिलता के कारण मैनुअल पंच सेटअप का चयन करते हैं।

• जब मोटी सामग्री के स्टॉक को डीप ड्राइंग के लिए अतिरिक्त यांत्रिक बल की आवश्यकता होती है, तो ऑपरेटर हाइड्रोलिक प्रेस पर निर्भर रहते हैं।

• सुविधा प्रबंधक अनुकूलित ज्यामितीय आकृतियों के लिए मैनुअल डाई सेट का एक विस्तृत चयन रखते हैं।

औद्योगिक ओईएम बड़े पैमाने पर उत्पादन

औद्योगिक मूल उपकरण निर्माता (OEM) अत्यंत भिन्न परिचालन बाधाओं के अंतर्गत कार्य करते हैं। उच्च मात्रा वाले विनिर्माण लाइनों में स्वचालित उच्च-दर उत्पादन, निरंतर कॉइल फीडिंग और सॉफ्टवेयर-संचालित टूल ट्रांज़िशन की आवश्यकता होती है। OEM सुविधाएं लाखों समान पुर्जों में एकसमान संरचनात्मक प्रदर्शन सुनिश्चित करने के लिए उन्नत स्टैम्पिंग प्रेस लाइन का चयन करती हैं।

स्वचालित प्रणालियाँ निरंतर सामग्री प्रवाह के माध्यम से बड़े पैमाने पर उत्पादन क्षमता को बढ़ाती हैं। आधुनिक सीएनसी स्टैम्पिंग उपकरण उच्च गति वाली स्वचालित प्रक्रियाओं को अत्यधिक सटीकता के साथ संचालित करते हैं। स्वचालित कॉइल फीडिंग सेल कच्चे माल को बिना रुके तीव्र गति से आगे बढ़ाते हैं।

एक एकीकृत प्रेस सेल, दस लाख पुर्जों के उत्पादन में सटीक टॉलरेंस बनाए रखने के लिए सामग्री की फीडिंग, स्टैम्पिंग और अनलोडिंग को सिंक्रनाइज़ करता है। स्वचालित पार्ट ओरिएंटेशन निरंतर स्टैम्पिंग वर्कफ़्लो से मानवीय त्रुटियों को पूरी तरह से दूर करता है। उच्च गति वाली रूटीन जटिल प्रोग्रामेबल पैटर्न को मैन्युअल ऑपरेटर के हस्तक्षेप के बिना ही संभाल लेती हैं। प्लांट प्रबंधक ड्राइविंग मैकेनिक्स को स्वचालित फीडिंग सिस्टम के साथ मिलाकर अधिकतम उत्पादन क्षमता और त्वरित परिचालन लाभ सफलतापूर्वक प्राप्त करते हैं।

सही सेटअप का चयन करने के लिए उत्पादन मात्रा, मशीनरी की लागत और आवश्यक सटीकता का मूल्यांकन करना आवश्यक है। कम समय के प्रोटोटाइप कार्य करने वाली इकाइयाँ परिचालन लचीलापन बनाए रखने के लिए मैन्युअल उपकरणों पर निर्भर करती हैं। स्टैंडअलोन पंच प्रेस का चयन करने वाले प्लांट इंजीनियर दीर्घकालिक कार्यशाला की मांगों और सुरक्षा आवश्यकताओं का मूल्यांकन करते हैं।

उन्नत स्वचालित कॉइल फीडिंग मशीनरी को एकीकृत करने से कुल उत्पादन क्षमता बढ़ती है और साथ ही समग्र परिचालन सुरक्षा में भी सुधार होता है। JINZHIDE जैसे कॉम्पैक्ट सिस्टम3-इन-1 डिकॉइलर स्ट्रेटनर फीडरप्रत्येक प्रेस चक्र से पहले सामग्री तैयार करने की प्रक्रिया को सुव्यवस्थित करें। आधुनिक स्वचालित लाइनें जोखिम भरे मैनुअल हैंडलिंग को समाप्त करती हैं और निरंतर पंचिंग कार्यों के दौरान ऑपरेटरों की सुरक्षा के लिए आवश्यक सुरक्षा सुविधाएँ प्रदान करती हैं।

अक्सर पूछे जाने वाले प्रश्न

मैनुअल पंच प्रेस के लिए किस मोटाई की सामग्री सबसे उपयुक्त होती है?

मैकेनिकल प्रेसों पर मैनुअल फीडिंग सेटअप आमतौर पर पतली से मध्यम शीट मेटल ब्लैंक को कुशलतापूर्वक प्रोसेस करते हैं। ऑपरेटरों को पार्ट्स लोड और अनलोड करने के लिए शारीरिक बल लगाना पड़ता है। ये इकाइयाँ प्रोटोटाइप कार्यों और छोटे कस्टम रन के लिए सबसे उपयुक्त हैं, क्योंकि मैनुअल संचालन उत्पादन गति को सीमित करता है और लंबे उत्पादन रन के लिए उच्च सुरक्षा जोखिम पैदा करता है।

हाइड्रोलिक पंच प्रेस ऑपरेशन के दौरान बल को कैसे नियंत्रित करता है?

हाइड्रोलिक प्रेस बल उत्पन्न करने के लिए गतिशील द्रव दबाव का उपयोग करता है। यह प्रणाली सिलेंडर के पूरे स्ट्रोक पथ में स्थिर और समायोज्य टन भार प्रदान करती है। ऑपरेटर दबाव नियंत्रण बनाए रखने के लिए वाल्व नियंत्रणों को आसानी से समायोजित कर सकते हैं, जिससे यह डीप ड्राइंग और भारी प्लेट बनाने के कार्यों के लिए आदर्श बन जाता है, जहां यांत्रिक प्रेस रुक सकते हैं।

एक सीएनसी स्टैम्पिंग लाइन किस गति और सटीकता स्तर तक पहुंच सकती है?

आधुनिक सीएनसी और सर्वो स्टैम्पिंग उपकरण, स्वचालित कॉइल फीडर के साथ मिलकर, पतले स्टॉक पर 1,000 एसपीएम (स्ट्रोक्स प्रति मिनट) से अधिक की गति प्राप्त कर सकते हैं। एकीकृत सर्वो ड्राइव ±0.01 मिमी की सटीकता बनाए रखते हैं। प्रोग्रामेबल कंट्रोल, प्रोग्रेसिव डाई का उपयोग करके तीव्र स्टैम्पिंग अनुक्रमों को निष्पादित करते हैं, जिससे जटिल पुर्जे सटीकता और निरंतरता के साथ तैयार हो जाते हैं।

क्या मैं जिंझाइड उपकरण का उपयोग करके अपने मौजूदा मैनुअल पंच प्रेस को स्वचालित कर सकता हूँ?

बिल्कुल। आपको नई सीएनसी लाइन खरीदने की ज़रूरत नहीं है। जिंझाइड के एनसी सर्वो फीडर, स्ट्रेटनर और डीकॉइलर को आपकी मौजूदा मैकेनिकल या हाइड्रोलिक प्रेस (3 से 2000 टन तक) में आसानी से लगाया जा सकता है। इससे आपकी मशीन तुरंत खतरनाक मैनुअल फीडिंग से सुरक्षित, स्वचालित और बिना किसी हस्तक्षेप के चलने वाली हो जाती है, और आपको बहुत कम लागत में निवेश पर लाभ (आरओआई) मिलता है।

निरंतर कॉइल स्वचालन से सीएनसी प्रेस के निवेश पर लाभ (आरओआई) में कैसे सुधार होता है?

जिन्झाइड जैसे एकीकृत सिस्टम3-इन-1 डिकॉइलर स्ट्रेटनर फीडरसामग्री की लोडिंग, लेवलिंग और सर्वो फीडिंग को स्वचालित करें। निरंतर सामग्री तैयार करने से मशीन का कुल अपटाइम अधिकतम हो जाता है। स्वचालित फीडिंग से मैनुअल हैंडलिंग समाप्त हो जाती है, श्रम लागत में भारी कमी आती है और डाई से हाथों को दूर रखकर ऑपरेटर की सुरक्षा में उल्लेखनीय सुधार होता है।
