मैकेनिकल पंच प्रेस बनाम हाइड्रोलिक प्रेस: ​​आपकी स्टैम्पिंग लाइन के लिए कौन सा बेहतर है?

धातु ढलाई के लिए सही उपकरण का चयन परिचालन दक्षता पर सीधा प्रभाव डालता है। एक उच्च गति वाली यांत्रिक प्रेस शीट मेटल ब्लैंकिंग का निरंतर और उच्च मात्रा में उत्पादन करती है। एक हाइड्रोलिक प्रेस डीप ड्राइंग, परिवर्तनीय स्ट्रोक गहराई और भारी गेज बनाने के लिए सटीक बल नियंत्रण प्रदान करती है। संयंत्र प्रबंधकों, विनिर्माण इंजीनियरों और खरीद विशेषज्ञों को विशिष्ट विनिर्माण आवश्यकताओं के अनुरूप उपकरण क्षमताओं का आकलन करने के लिए महत्वपूर्ण प्रदर्शन मापदंडों का मूल्यांकन करना चाहिए।

मुख्य मूल्यांकन मानदंडों में स्ट्रोक प्रति मिनट (एसपीएम), स्ट्रोक लंबाई के अनुसार टन भार वक्र, ऊर्जा दक्षता, टूलिंग घिसाव और कॉइल सामग्री फीडिंग अनुकूलता शामिल हैं। मैकेनिकल पंच प्रेस और हाइड्रोलिक विकल्प के बीच चयन करने के लिए इन परिचालन कारकों का विश्लेषण आवश्यक है। यह तकनीकी तुलना आधुनिक धातु प्रसंस्करण सुविधाओं के लिए प्रत्येक तकनीक की सटीक क्षमताओं को रेखांकित करती है।

चाबी छीनना

• यांत्रिक प्रेसबहुत तेजी से काम करें और बड़ी मात्रा में साधारण शीट मेटल के पुर्जे बनाएं।

• हाइड्रोलिक प्रेस मोटी धातु के पुर्जों को आकार देने के लिए पूरी प्रक्रिया के दौरान पूरी शक्ति प्रदान करते हैं।

• ऑपरेटर सरल डिजिटल नियंत्रणों का उपयोग करके हाइड्रोलिक प्रेस की गति और ऊंचाई को आसानी से समायोजित कर सकते हैं।

• हाइड्रोलिक सिस्टम विराम काल के दौरान बिजली की बचत करते हैं क्योंकि उनके पंप पूरी तरह से बंद हो सकते हैं।

• एकीकृत3-इन-1 कॉइल सिस्टमकच्ची धातु को चपटा करें और उसे सटीक रूप से मशीन में डालें।

• फैक्ट्री प्रबंधक पुर्जों के आकार और कुल उत्पादन लक्ष्यों की तुलना करके सबसे उपयुक्त प्रेस का चयन करते हैं।

मैकेनिकल पंच प्रेस के कार्य सिद्धांत

फ्लाईव्हील की गतिकी और ऊर्जा स्थानांतरण

फ्लाईव्हील और क्लच जुड़ाव

एक विद्युत मोटर एक भारी फ्लाईव्हील को निरंतर घूर्णी ऊर्जा प्रदान करती है। फ्लाईव्हील स्टैम्पिंग न होने के अंतराल के दौरान इस गतिज ऊर्जा को संग्रहित करता है। जब मशीन को स्ट्रोक सिग्नल मिलता है, तो क्लच घूमते हुए फ्लाईव्हील को मुख्य ड्राइव शाफ्ट से जोड़ देता है। यह क्रिया घूर्णी ऊर्जा को सीधे ड्राइव तंत्र में स्थानांतरित करती है जिससे रैम की गति शुरू होती है।

मैकेनिकल पंच प्रेसनिरंतर गति बनाए रखने के लिए यह तीव्र ऊर्जा हस्तांतरण पर अत्यधिक निर्भर करता है। एक स्ट्रोक पूरा होने के बाद क्लच स्वचालित रूप से अलग हो जाता है, जबकि एक यांत्रिक ब्रेक ड्राइव शाफ्ट को शीर्ष गति बिंदु पर रोक देता है। यह त्वरित सक्रियण चक्र प्रति मिनट उच्च स्ट्रोक की संख्या को सक्षम बनाता है, जो आधुनिक विनिर्माण में यांत्रिक पंच प्रेस के मुख्य लाभों में से एक है।

क्रैंकशाफ्ट और लिंक गति तंत्र

घूर्णनशील ड्राइव शाफ्ट मुख्य फ्रेम के भीतर एक क्रैंकशाफ्ट या एक विलक्षण शाफ्ट को घुमाता है। यह घूर्णन निरंतर घूर्णी गति को एक कनेक्टिंग रॉड के माध्यम से प्रत्यावर्ती रैखिक गति में परिवर्तित करता है। कनेक्टिंग रॉड प्रेस रैम को ऊर्ध्वाधर स्लाइड गाइड के अनुदिश ऊपर और नीचे ले जाती है।

लिंक मोशन मैकेनिज्म इस मानक साइनसोइडल गति को संशोधित करते हैं। संशोधित लिंक डिज़ाइन स्ट्रोक के निचले भाग के पास रैम की गति को धीमा कर देते हैं, जबकि शेष चक्र के दौरान उच्च परिवहन गति को बनाए रखते हैं। यह काइनेमेटिक नियंत्रण ब्लैंकिंग की गुणवत्ता को स्थिर करता है और उच्च मात्रा वाली उत्पादन लाइनों पर स्थापित प्रत्येक मैकेनिकल पंच प्रेस में टूल के जीवनकाल को बढ़ाता है।

बॉटम डेड सेंटर पर टन भार वितरण

स्ट्रोक के निचले भाग पर यांत्रिक लाभ

एक मैकेनिकल प्रेस बल को तरल दबाव के बजाय भौतिक लिंकेज ज्यामिति के माध्यम से लगाता है। क्रैंक कोण स्लाइड के अपनी यात्रा के निचले सिरे के पास पहुंचने पर अधिकतम यांत्रिक लाभ उत्पन्न करता है। यह सिस्टम अपनी पूरी रेटेड टन भार क्षमता केवल बॉटम डेड सेंटर पर या उसके निकट ही उत्पन्न करता है।

जैसे-जैसे रैम स्ट्रोक पथ पर ऊपर की ओर बढ़ता है, उपलब्ध बल तेजी से घटता जाता है। यांत्रिक लिंकेज स्ट्रोक के मध्य में पूर्ण कार्यशील बल उत्पन्न नहीं कर सकते।

200 टन की क्षमता वाली एक प्रेस अपनी पूरी गति के दौरान केवल लगभग 100 टन ही उत्पन्न कर सकती है, जो कि निचले डेड सेंटर से दूर उपलब्ध टन भार में 50% की गिरावट को दर्शाता है।

निश्चित स्ट्रोक टन भार वक्र

स्थिर यांत्रिक कनेक्शन एक अपरिवर्तनीय स्ट्रोक लंबाई स्थापित करता है। इंजीनियर स्थिर टन भार वक्रों का उपयोग करके रैम की स्थिति के सापेक्ष उपलब्ध बल का ग्राफ बनाते हैं। सामग्री की मोटाई और डाई की संपर्क स्थिति काटने या बनाने की प्रक्रिया के दौरान उपलब्ध वास्तविक बल निर्धारित करती है।

यदि कटाई बीडीसी (रेटेड बिंदु 6 मिमी पर) से 15 मिमी ऊपर पूरी होती है, तो उपलब्ध बल नेमप्लेट टनेज का केवल 60-70% होता है, जिसका अर्थ है 30-40% की गिरावट।

इस कठोर बल प्रोफाइल के कारण यह मैकेनिकल पंच प्रेस पतली शीट मेटल ब्लैंकिंग और उथले स्टैम्पिंग कार्यों के लिए आदर्श है।

हाइड्रोलिक पंच प्रेस: ​​बल और नियंत्रण

द्रव गतिकी और सिलेंडर संचालन

आनुपातिक वाल्व विनियमन

पॉजिटिव डिस्प्लेसमेंट पंप भारी-भरकम सिलेंडरों में दबाव सहित हाइड्रोलिक द्रव पहुंचाते हैं, जिससे रैम की गति संचालित होती है। आनुपातिक वाल्व प्रत्येक स्ट्रोक के दौरान द्रव की मात्रा और परिचालन दबाव को नियंत्रित करते हैं। यह नियंत्रित द्रव गतिकी प्रणाली यांत्रिक लिंकेज को लचीली द्रव शक्ति से प्रतिस्थापित करती है।

आनुपातिक वाल्व संचालन के दौरान निरंतर प्रेस सटीकता बनाए रखने के लिए द्रव प्रवाह को गतिशील रूप से समायोजित करते हैं। हाइड्रोलिक पंच प्रेस में वाल्व की प्रतिक्रिया समय प्रणाली की सटीकता को सीधे प्रभावित करता है। प्रतिक्रिया समय त्रुटि की एक अतिरिक्त परत जोड़ता है, जो आमतौर पर वाल्व की गुणवत्ता के आधार पर 5 से 100 मिलीसेकंड तक होती है।

हाइड्रोलिक रैम गति प्रोफाइल

हाइड्रोलिक द्रव नियंत्रण ऑपरेटरों को चक्र के विभिन्न चरणों में रैम गति प्रोफाइल को अनुकूलित करने की अनुमति देता है। ऑपरेटर तेज़ अप्रोच गति, नियंत्रित प्रेसिंग गति और तीव्र रिट्रैक्ट गति को कॉन्फ़िगर कर सकते हैं। यह सटीक गति प्रोफाइल प्रबंधन डाई पर थर्मल तनाव को रोकता है और साथ ही पार्ट आउटपुट को अधिकतम करता है।

रैम की गति की पुनरावृत्ति अंतर्निहित ड्राइव तंत्र पर निर्भर करती है:

• यांत्रिक प्रेस: निश्चित यांत्रिक पथ के कारण उच्च पुनरावृत्ति क्षमता।

• हाइड्रोलिक प्रेस: ​​मध्यम स्तर की पुनरावृत्ति क्षमता, तेल के तापमान और वाल्व के प्रदर्शन के साथ बदलती रहती है।

• सर्वो मैकेनिकल प्रेस: ​​माइक्रोन-स्तर के इलेक्ट्रॉनिक नियंत्रण के साथ अति-उच्च दोहराव क्षमता।

• सर्वो हाइड्रोलिक प्रेस: ​​क्लोज्ड-लूप सेंसर फीडबैक के साथ अति-उच्च दोहराव क्षमता, सटीक रैम गति नियंत्रण और ठहराव क्षमता को सक्षम बनाती है।

स्थिर टन भार और परिवर्तनीय स्ट्रोक नियंत्रण

पूरे स्ट्रोक में पूरी ताकत

हाइड्रोलिक पंच प्रेस स्ट्रोक यात्रा के किसी भी बिंदु पर अधिकतम निर्धारित बल प्रदान करते हैं। यांत्रिक लिंकेज के विपरीत, द्रव दबाव प्रारंभिक सामग्री संपर्क से ही पूरी टनेज क्षमता बनाए रखता है। यह पूर्ण बल आउटपुट मोटी धातु सामग्री पर चुनौतीपूर्ण हेवी-ड्यूटी प्रेसिंग और डीप ड्राइंग प्रक्रियाओं को सक्षम बनाता है।

द्रव नियंत्रण प्रणाली मशीन को कच्चे माल में होने वाले बदलावों को संसाधित करते समय तुरंत समायोजित करने की अनुमति देती है।

हाइड्रोलिक प्रेस सटीकता में उत्कृष्ट होते हैं। इनमें दबाव और स्थिति को सटीक रूप से नियंत्रित किया जा सकता है। यांत्रिक प्रेस स्थिर गति पर निर्भर करते हैं। ये अच्छी तरह से काम करते हैं, लेकिन केवल अपनी डिज़ाइन सीमाओं के भीतर ही। यदि सामग्री की मोटाई बदलती है, तो यांत्रिक प्रेसों को कठिनाई होती है। हाइड्रोलिक प्रेस अनुकूलन कर लेते हैं।

प्रोग्राम करने योग्य ठहराव और ऊंचाई सेटिंग्स

इंजीनियर डिजिटल कंट्रोल के माध्यम से स्ट्रोक की लंबाई, खुली ऊंचाई और रिवर्स पोजीशन को आसानी से समायोजित कर सकते हैं। रिमोट हाइड्रोलिक पावर यूनिट कॉम्पैक्ट फ्रेम संरचनाओं को दबावयुक्त द्रव की आपूर्ति करती हैं, जिससे प्रेस के आसपास फर्श की जगह का बेहतर उपयोग होता है। आधुनिक वर्कशॉप में हाइड्रोलिक पंच प्रेस के प्रमुख लाभों में लचीले सेटअप विकल्प प्रमुख हैं।

प्रोग्रामेबल ड्वेल सेटिंग, स्ट्रोक के निचले हिस्से में पूरा दबाव बनाए रखती है, जिससे बने हुए पुर्जों में लोचदार उछाल नहीं आता। यह ड्वेल क्षमता जटिल सतहों पर भी उत्कृष्ट आयामी सटीकता सुनिश्चित करती है। इन विशेषताओं के संयोजन से शीट मेटल निर्माण की विभिन्न प्रक्रियाओं में बेहतर फॉर्मिंग और ड्राइंग क्षमताएं मिलती हैं।

प्रदर्शन और गति में प्रमुख अंतर

उपकरण विकल्पों का मूल्यांकन करने के लिए ड्राइव प्रौद्योगिकियों के बीच प्रमुख अंतरों को समझना आवश्यक है। परिचालन प्राथमिकताएँ अक्सर स्ट्रोक वेग, आयामी सटीकता और स्थान की आवश्यकताओं पर केंद्रित होती हैं। यांत्रिक ड्राइव प्रणालियाँ तीव्र चक्रण संचालन में उत्कृष्ट होती हैं। हाइड्रोलिक ड्राइव प्रणालियाँ परिवर्तनीय कार्य दूरियों पर गहन नियंत्रण प्रदान करती हैं। इन दोनों तंत्रों की तुलना करने से यह स्पष्ट होता है कि गति प्रोफाइल और फ्रेम संरचनाएँ संयंत्र की समग्र उत्पादकता को कैसे प्रभावित करती हैं।

परिचालन गति और चक्र समय

उच्च एसपीएम फ्लाईव्हील क्षमताएं

फ्लाईव्हील की गतिज ऊर्जा भंडारण क्षमता निरंतर उत्पादन के दौरान स्लाइड की तीव्र गति को सक्षम बनाती है।मैकेनिकल पंच प्रेसयह प्रक्रिया हाइड्रोलिक द्रव के दबाव के निर्माण या वाल्व समायोजन की प्रतीक्षा किए बिना बार-बार दोहराई जाती है। घूर्णनशील क्रैंक तंत्र रैम को एक निश्चित स्ट्रोक पथ पर तुरंत चलाता है। लिंकेज की यह तीव्र गति उच्च गति क्षमता प्रदान करती है जिससे पुर्जों के प्रसंस्करण का कुल समय काफी कम हो जाता है।

प्रोग्रेसिव डाई अनुप्रयोगों को निर्बाध फ्लाईव्हील रोटेशन से अत्यधिक लाभ होता है। स्थिर ड्राइव गति कई डाई स्टेशनों के माध्यम से सामग्री की तीव्र प्रगति सुनिश्चित करती है। निर्माता विशेषीकृत उपकरणों का उपयोग करके पतले गेज वाली सामग्री पर उच्च उत्पादन और दक्षता प्राप्त करते हैं।सी-फ्रेम हाई-स्पीड प्रेसनिरंतर यांत्रिक लाइनों के लिए।

प्रेस की तकनीकी डेटा तालिका में दर्शाए अनुसार, AIDA PMX-3000 प्रेस, जो कि 300 टन की प्रोग्रेसिव डाई प्रेस है, की अधिकतम स्ट्रोक प्रति मिनट (बिना लोड के) 100 spm है।

हाइड्रोलिक रैम गति समायोजन क्षमता

हाइड्रोलिक सिस्टम रैम की गति के दौरान द्रव प्रवाह को नियंत्रित करने के लिए आनुपातिक वाल्व का उपयोग करते हैं। ऑपरेटर एक ही स्ट्रोक में पहुँच, दबाने और पीछे हटने के चरणों के लिए अलग-अलग गति प्रोफाइल प्रोग्राम करता है। तेज़ पहुँच मोड के दौरान रैम तेज़ी से गति पकड़ता है, डाई के साथ पहले संपर्क से ठीक पहले गति कम करता है, और प्रेस स्ट्रोक के दौरान एक नियंत्रित गति बनाए रखता है।

क्रैंक-चालित प्रणालियों की तुलना में, यह बहु-चरण गति परिवर्तन कुल चक्र अवधि को बढ़ा देता है। द्रव प्रतिक्रिया अंतराल के कारण हाइड्रोलिक पंच प्रेस यांत्रिक प्रणालियों की उच्च चक्र आवृत्ति से मेल नहीं खा सकते। हालांकि, परिवर्तनीय रैम गति, डाई पर अत्यधिक तापीय तनाव को रोकती है और डीप ड्रॉ फॉर्मिंग के दौरान सामग्री के टूटने को कम करती है। नियंत्रित द्रव गति जटिल धातु आकार देने के कार्यों में असाधारण लचीलापन प्रदान करती है।

परिशुद्धता, रैम नियंत्रण और आकार

फ्रेम विक्षेपण और समानांतरता

भारी कार्यभार के तहत स्लाइड की सटीक समानांतरता बनाए रखना डाई टूलिंग की सीधी सुरक्षा करता है। ऑफ-सेंटर लोडिंग से फ्रेम में विक्षेपण होता है जब उच्च टन भार बेड के केंद्र से दूर केंद्रित होता है। एक मैकेनिकल प्रेस मजबूत फ्रेम संरचनाओं पर निर्भर करता है—जैसे कि मजबूतडबल-क्रैंक एच-फ्रेम प्रेसऔर विलक्षण भार स्थितियों के तहत घुमावदार बलों का प्रतिरोध करने के लिए सटीक गिब संरेखण।

हाइड्रोलिक सिस्टम कई ड्राइव सिलेंडरों में गतिशील वाल्व समायोजन के माध्यम से ऑफ-सेंटर लोडिंग को नियंत्रित करते हैं। क्लोज्ड-लूप नियंत्रण जटिल ब्लैंकिंग या फॉर्मिंग प्रक्रियाओं के दौरान रैम की समानांतरता बनाए रखने के लिए अलग-अलग द्रव परिपथों में दबाव को समायोजित करते हैं। निश्चित यांत्रिक लिंक बॉटम डेड सेंटर पर स्लाइड स्थिति की उच्च पुनरावृत्ति सुनिश्चित करते हैं। इसके विपरीत, द्रव सिस्टम विभिन्न सामग्री यील्ड स्ट्रेंथ में पार्ट की गुणवत्ता बनाए रखने के लिए रैम के दबाव को गतिशील रूप से समायोजित करते हैं।

उपकरण का आकार और बिजली व्यवस्था

विनिर्माण संयंत्र की फ्लोर प्लानिंग में मशीन के भौतिक आयाम महत्वपूर्ण भूमिका निभाते हैं। एक मानक मैकेनिकल प्रेस में ऊपर लगे फ्लाईव्हील, क्राउन गियर ड्राइव और भारी क्रैंकशाफ्ट हाउसिंग के कारण ऊर्ध्वाधर रूप से ऊँचाई अधिक होती है। स्थापना और नियमित रखरखाव के दौरान इन ऊपरी घटकों को समायोजित करने के लिए छत की ऊँचाई अधिक होनी आवश्यक है।

एक अन्य बिंदु पावर लेआउट कॉन्फ़िगरेशन में प्रमुख अंतरों को उजागर करता है। हाइड्रोलिक पावर यूनिट मुख्य प्रेस फ्रेम के बगल में या दूरस्थ यूटिलिटी रूम के अंदर स्थित हो सकती हैं। यह मॉड्यूलर हाइड्रोलिक लेआउट प्राथमिक स्टैम्पिंग ज़ोन के आसपास कार्यक्षेत्र को अनुकूलित करता है। कॉम्पैक्ट फ्रेम डिज़ाइन क्रेन की पहुँच को सरल बनाते हैं और व्यस्त उत्पादन फ़्लोर पर सामग्री हैंडलिंग की गति को बढ़ाते हैं।

सामग्री फीडिंग और स्टैम्पिंग लाइन का एकीकरण

प्रेस चयन सीधे तौर पर निर्धारित करता हैकॉइल फीडिंग स्वचालनउत्पादन लाइन के लिए आवश्यकताएँ। एक मैकेनिकल प्रेस को निरंतर उच्च गति वाले स्ट्रोक के अनुरूप तीव्र सामग्री वितरण की आवश्यकता होती है। इसके विपरीत, हाइड्रोलिक इकाइयों को ऐसे फीडिंग सिस्टम की आवश्यकता होती है जो लंबे ठहराव काल और परिवर्तनीय स्ट्रोक प्रोफाइल के दौरान रुक सकें। स्टैम्पिंग कार्यों में सामग्री के तनाव, वक्रता और स्थिति संबंधी त्रुटियों को दूर करने के लिए संगत कॉइल हैंडलिंग उपकरण को एकीकृत करना आवश्यक है, ताकि स्टॉक डाई तक पहुँचने से पहले ही समस्याएँ दूर हो जाएँ।

मैकेनिकल पंच प्रेस बनाम हाइड्रोलिक सिस्टम की फीडिंग आवश्यकताएं

उच्च गति निरंतर भोजन आपूर्ति की आवश्यकताएँ

मैकेनिकल प्रेस का उपयोग करके निरंतर संचालन के लिए अत्यंत तीव्र कॉइल फीड चक्र की आवश्यकता होती है। फीडिंग सिस्टम को रैम स्ट्रोक के बीच के छोटे अंतराल के दौरान कच्चे शीट मेटल को मिलीसेकंड में आगे बढ़ाना होता है। अपर्याप्त फीड गति से रैपिड ब्लैंकिंग के दौरान मिसफीड, जाम या डाई को गंभीर नुकसान हो सकता है।

स्वचालन उपकरण क्रैंकशाफ्ट रोटेशन संकेतों के साथ पूरी तरह से सिंक्रनाइज़ होने चाहिए। उच्च गति वाले इलेक्ट्रॉनिक फीडर फ्लाईव्हील की गति को रोके बिना लगातार स्टॉक की आपूर्ति करते हैं। यह सटीक संरेखण उच्च मात्रा वाली उत्पादन लाइनों में अधिकतम उत्पादन क्षमता बनाए रखता है।

डीप ड्रॉ और वेरिएबल ड्वेल फीडिंग सिंक्रोनाइज़ेशन

हाइड्रोलिक प्रेसों में सामग्री को आगे बढ़ाने की गति लचीली होनी चाहिए। हाइड्रोलिक रैम अक्सर स्ट्रोक के निचले हिस्से में रुककर डीप ड्राइंग या वेरिएबल ड्वेल फॉर्मिंग करता है। सामग्री फीडर को इस लंबे ठहराव के दौरान स्थिर रहना चाहिए ताकि वह फंस न जाए।

परिवर्तनीय चक्र समय के लिए प्रेस और फीडर के बीच अनुकूलनीय नियंत्रण संकेतों की आवश्यकता होती है। स्वचालित प्रणालियाँ अगले कॉइल खंड को आगे बढ़ाने से पहले हाइड्रोलिक रैम के पीछे हटने का इंतजार करती हैं। यह गतिशील समय निर्धारण जटिल निर्माण चक्रों में सामग्री के फटने और डाई के गलत संरेखण को रोकता है।

स्वचालित 3-इन-1 कॉइल प्रोसेसिंग सिस्टम का एकीकरण

जिंझाइड डिकॉइलर स्ट्रेटनर फीडर सेटअप

जिन्ज़हाइड डेकोइलर स्ट्रेटनर फीडर अनकॉइलिंग, सटीक लेवलिंग और उच्च-सटीकता वाले सर्वो फीडिंग को एक साथ जोड़ता है।3-इन-1 एकीकृत कॉइल प्रोसेसिंग सिस्टमइस मशीन का निर्माण सख्त आईएसओ 9001 गुणवत्ता मानकों के तहत किया गया है और यह धातु की ढलाई के लिए धातु के कॉइल तैयार करती है।

सीधा करने वाले भाग में सटीक रूप से निर्मित रोलर्स को बारी-बारी से अलग-अलग स्थितियों में रखकर पट्टी को बार-बार मोड़ा जाता है, जिससे आंतरिक तनाव दूर होता है और उसकी समतलता बहाल हो जाती है। उचित समतलीकरण से डाई का संपर्क बेहतर होता है, स्प्रिंग-बैक कम होता है और विभिन्न धातु प्रसंस्करण प्रणालियों में मोड़ने की गुणवत्ता में सुधार होता है।

सीधा करने की मात्रा सीधे तौर पर सामग्री की समतलता को प्रभावित करती है। प्रवेश सिरे पर ऊपरी और निचले रोलर्स के बीच का अंतराल निकास सिरे की तुलना में थोड़ा कम रखें। सर्वो मोटर को मैनुअल मोड में आगे और पीछे चलाते हुए तब तक समायोजन करें जब तक कि सामग्री समतल होकर बाहर न निकल जाए।

फ्लोर स्पेस ऑप्टिमाइजेशन और फीडिंग एक्यूरेसी

जिंझाइड डीकॉइलर स्ट्रेटनर फीडर तीन अलग-अलग मशीनों को एक कॉम्पैक्ट आकार में मिलाकर कारखाने के स्थान का बेहतर उपयोग करता है। यह यूनिट कॉइल लोडिंग को सरल बनाती है, ऑपरेटर की सुरक्षा बढ़ाती है और सेटअप के कुल समय को कम करती है।

यह सिस्टम 2000 टन तक की क्षमता वाले हाई-स्पीड प्रेस फीड और हेवी-ड्यूटी हाइड्रोलिक प्रेस सेटअप के साथ सहजता से तालमेल बिठाता है। इसके सर्वो-चालित फीड रोलर्स हर स्ट्रोक में उच्च आयामी स्थिरता बनाए रखते हैं।

• तनाव-मुक्त सामग्री निर्माण के कारण पुर्जों की दिखावट में सुधार हुआ है।

• प्रगतिशील डाई अनुप्रयोगों के लिए ±0.1 मिमी की निरंतर फीडिंग सटीकता।

• सतह पर निशान पड़ने या स्ट्रिप के फिसलने से रोकने के लिए समायोज्य फीड रोलर दबाव।

परिचालन लागत, रखरखाव और उपकरण

प्लांट संचालकों को विद्युत खपत, नियमित मशीन रखरखाव और सटीक डाई सर्विसिंग सहित कुल परिचालन लागत की गणना करनी चाहिए। ड्राइव आर्किटेक्चर सीधे तौर पर दीर्घकालिक बिजली की मांग और घटकों के जीवनकाल को निर्धारित करता है। इन वित्तीय कारकों का मूल्यांकन आधुनिक विनिर्माण परिवेशों के लिए उपयुक्त उपकरण चयन सुनिश्चित करता है।

ऊर्जा दक्षता और बिजली की खपत

गतिज ऊर्जा भंडारण खपत

एक इलेक्ट्रिक मोटर लगातार चलती रहती है ताकि भारी फ्लाईव्हील घूमता रहे।यांत्रिक प्रेसयह निरंतर घूमने वाला फ्लाईव्हील, मशीन के अलग-अलग स्टैम्पिंग स्ट्रोक के बीच निष्क्रिय रहने पर भी विद्युत ऊर्जा की खपत करता है। ड्राइव सिस्टम घूर्णी वेग बनाए रखने के लिए सुविधा के पावर ग्रिड से लगातार ऊर्जा प्राप्त करता है।

डाई एडजस्टमेंट, स्टॉक परिवर्तन या कॉइल रीलोडिंग के दौरान निष्क्रिय ऊर्जा खपत से यूटिलिटी लागत बढ़ जाती है। उच्च गति गतिज ऊर्जा भंडारण निर्बाध उच्च मात्रा वाले ब्लैंकिंग रन के दौरान उच्च परिचालन दक्षता प्रदान करता है। हालांकि, बार-बार उत्पादन रुकने से, अलग-अलग अल्पकालिक उत्पादन शेड्यूल वाली सुविधाओं के लिए फ्लाईव्हील का निरंतर घूर्णन कम किफायती हो जाता है।

मांग-आधारित हाइड्रोलिक पावर यूनिट

हाइड्रोलिक प्रणालियाँ सक्रिय रैम गति के दौरान हाइड्रोलिक तेल को दबाव देने के लिए धनात्मक विस्थापन द्रव पंपों का उपयोग करती हैं। आधुनिक हाइड्रोलिक पावर यूनिट में डिजिटल नियंत्रण वाल्व और परिवर्तनीय आवृत्ति ड्राइव होते हैं जो तात्कालिक दबाव बल की मांग के आधार पर इलेक्ट्रिक मोटर की गति को गतिशील रूप से समायोजित करते हैं।

यह गतिशील विद्युत विनियमन लंबे टूल सेटअप समय और मैनुअल पार्ट लोडिंग चक्रों के दौरान निष्क्रिय विद्युत लागत को कम करता है। जब रैम शीर्ष गति बिंदु पर स्थिर रहता है, तो मुख्य पंप धीमा हो जाता है या पूरी तरह से रुक जाता है। प्रत्यक्ष लागत तुलना से पता चलता है कि मांग-आधारित हाइड्रोलिक विद्युत इकाइयाँ कम कार्य या रुक-रुक कर चलने वाले उत्पादन कार्यक्रमों के दौरान कुल बिजली खपत को कम करती हैं।

रखरखाव और उपकरण की दीर्घायु

यांत्रिक घटक घिसाव बिंदु

मैकेनिकल ड्राइव लिंकेज भारी घर्षण क्लच, मैकेनिकल ब्रेक शू, ड्राइव स्ट्रैप और सटीक क्रैंकशाफ्ट बियरिंग पर निर्भर करते हैं। लगातार उच्च गति के कारण आंतरिक संपर्क सतहों पर लगातार यांत्रिक घिसाव होता है, जिससे लंबे समय तक संचालन के दौरान कुल प्रतिस्थापन लागत बढ़ जाती है। कठोर परिचालन वातावरण भारी ड्राइव घटकों में यांत्रिक थकान को और बढ़ा देते हैं।

ब्रेक लाइनिंग, क्लच प्लेट और स्वचालित केंद्रीय स्नेहन प्रणालियों की नियमित रूप से जांच करना रखरखाव टीमों के लिए आवश्यक है ताकि पुर्जों की गंभीर खराबी को रोका जा सके। उचित स्नेहन प्रोटोकॉल का पालन करने से अधिक उपयोग वाले उपकरणों में मरम्मत की लागत कम करने में मदद मिलती है।उत्पादन लाइनेंफिर भी, घर्षण घटकों में अपरिहार्य गिरावट आती है और समय के साथ उन्हें पूरी तरह से यांत्रिक रूप से बदलने की आवश्यकता होती है।

औजारों के घिसाव और अतिभार से सुरक्षा

तेज़ गति से शीट मेटल ब्लैंकिंग करने पर कच्चे माल में तनाव उत्पन्न होने पर अचानक टूटने से तीव्र झटके लगते हैं। संचित यांत्रिक तनाव ऊर्जा के इस अचानक निकलने से प्रेस स्लाइड और डाई टूलिंग में भारी विपरीत दिशा से प्रभाव बल संचारित होते हैं। तीव्र विपरीत झटके कटिंग एज के टूटने की प्रक्रिया को तेज करते हैं, जिससे समय के साथ टूलिंग के रखरखाव की लागत बढ़ जाती है।

हाइड्रोलिक प्रेशर रिलीफ वाल्व जटिल निर्माण प्रक्रियाओं के दौरान अप्रत्याशित टनेज स्पाइक्स और गंभीर डाई जैमिंग से सटीक टूलिंग की सुरक्षा करते हैं। अंतर्निर्मित हाइड्रोलिक ओवरलोड लिमिटर ब्रेकथ्रू के दौरान अचानक रिवर्स शॉक लोड को सुचारू रूप से अवशोषित करते हैं। नियंत्रित द्रव विस्थापन टूल की मरम्मत लागत को कम करता है और डाई के समग्र जीवनकाल को बढ़ाता है, जिससे मांग वाले मेटलवर्किंग अनुप्रयोगों में दीर्घकालिक परिचालन लागत की भरपाई होती है।

आपकी स्टैम्पिंग लाइन के लिए कौन सा प्रेस सही है?

सर्वोत्तम प्रेस तकनीक का चयन करने के लिए आपकी सुविधा के लक्ष्यों का गहन मूल्यांकन आवश्यक है। संयंत्र प्रबंधकों को दीर्घकालिक उत्पादन लक्ष्यों के साथ-साथ विशिष्ट घटक डिज़ाइनों का विश्लेषण करना चाहिए। परिचालन आवश्यकताओं से यह निर्धारित होता है कि किसी विशिष्ट कारखाने के तल के लिए कौन सी प्रेस उपयुक्त है। ड्राइव यांत्रिकी को आपके सटीक अनुप्रयोग के अनुरूप बनाने से विनिर्माण में होने वाली महंगी बाधाओं से बचा जा सकता है और प्रत्येक शिफ्ट में परिचालन उत्पादन को अनुकूलित किया जा सकता है। आधुनिक विनिर्माण संयंत्रों को प्रतिस्पर्धी बने रहने के लिए उपकरण निवेश लागत और दैनिक प्रसंस्करण गति के बीच संतुलन बनाए रखना चाहिए।

आवेदन उपयुक्तता विश्लेषण

अनुप्रयोग की आवश्यकताओं को समझने से इंजीनियरिंग टीमों को यांत्रिक लिंकेज और द्रव शक्ति ड्राइव के बीच चयन करने में मदद मिलती है। प्रत्येक प्रणाली पुर्जे की ज्यामिति, सामग्री के व्यवहार और अपेक्षित आउटपुट के आधार पर विशिष्ट परिचालन लाभ प्रदान करती है।

उच्च मात्रा में ब्लैंकिंग और पियर्सिंग

उच्च मात्रा वाली विनिर्माण लाइनों में अत्यधिक परिचालन गति और त्वरित चक्रण समय की आवश्यकता होती है। सपाट शीट धातु के पुर्जों को निरंतर प्रक्रियाओं में तीव्र कटाई, छिद्रण और उथली कतरन की आवश्यकता होती है।मैकेनिकल पंच प्रेसयह तीव्र गति से होने वाली प्रक्रियाओं के लिए आवश्यक निरंतर यांत्रिक बल प्रदान करता है। फ्लाईव्हील ऊर्जा भंडारण परिचालन में रुकावट या गति में परिवर्तन के बिना निरंतर स्ट्रोक गति को संचालित करता है। गतिज ऊर्जा रूपांतरण प्रत्येक चक्र के दौरान ठीक निचले डेड सेंटर पर अधिकतम बल प्रदान करता है।

उच्च मात्रा में विद्युत पुर्जे, वॉशर पुर्जे और हार्डवेयर फास्टनर बनाने वाली फैक्ट्रियां निरंतर यांत्रिक ड्राइव लाइनों पर निर्भर करती हैं। 10,000 से अधिक इकाइयों के उत्पादन वाले संयंत्र निरंतर यांत्रिक चक्रण से काफी लाभान्वित होते हैं। यांत्रिक ड्राइव सिस्टम 60 से 1,500+ स्ट्रोक प्रति मिनट की तीव्र चक्र दर बनाए रखते हैं। गति की ये प्रभावशाली सीमाएं बड़े पैमाने पर उत्पादन में लागत को कम करती हैं। पतली शीट स्टॉक निरंतर प्रगतिशील डाइज़ से गुजरती है जिससे प्रति घंटे उत्पादन अधिकतम हो जाता है। कम से मध्यम जटिलता वाली सरल ज्यामितियों को इस विश्वसनीय यांत्रिक डिजाइन से सबसे अधिक लाभ होता है।

डीप ड्राइंग और कॉम्प्लेक्स फॉर्मिंग

जटिल आकार वाले पुर्जों के विरूपण के दौरान निरंतर द्रव दाब की आवश्यकता होती है। भारी संरचनात्मक ऑटोमोटिव पैनल, गहरे आवरण और जटिल औद्योगिक आवरणों के लिए सटीक रैम नियंत्रण आवश्यक है। एक हाइड्रोलिक प्रेस संपूर्ण कार्य स्ट्रोक लंबाई में निरंतर पूर्ण बल प्रदान करता है। द्रव दाब शीट को टूटने या पतला होने से बचाते हुए एकसमान सामग्री प्रवाह सुनिश्चित करता है। सामग्री के संपर्क के निकट रैम की गति को नियंत्रित करने की क्षमता संवेदनशील वर्कपीस क्षेत्रों पर तनाव को कम करती है।

कम से मध्यम उत्पादन मात्रा और जटिल पुर्जों के लिए हाइड्रोलिक ड्राइव सिस्टम सबसे उपयुक्त होते हैं। 10 से 30 स्ट्रोक प्रति मिनट की परिवर्तनीय चक्र गति से गहन प्लास्टिक विरूपण संभव होता है। लंबे संपर्क समय के कारण उच्च तन्यता वाली सामग्री में संरचनात्मक दोष नहीं बनते। द्रव शक्ति प्रणाली से डाई को जल्दी बदला जा सकता है, जिससे ये उच्च-मिश्रण उत्पादन वातावरण के लिए सर्वोत्तम हैं। ऑपरेटर दबाव स्तर को गतिशील रूप से समायोजित करके मोटी सामग्रियों पर जटिल आकृतियों को सटीक रूप से आकार दे सकते हैं। गतिशील दबाव विनियमन विभिन्न सामग्री बैचों में पुर्जों की स्थिरता बनाए रखता है।

उपकरण निर्णय मैट्रिक्स

एक संरचित निर्णय ढांचा महत्वपूर्ण परिचालन मापदंडों को व्यवस्थित करके चयन प्रक्रिया को सरल बनाता है। चक्र गति, पुर्जे की मात्रा और सामग्री विनिर्देशों की तुलना करने से दीर्घकालिक उत्पादन आवश्यकताओं को स्पष्ट करने में मदद मिलती है।

मात्रा और चक्र समय मूल्यांकन

ड्राइव आर्किटेक्चर का चयन करते समय उत्पादन मात्रा और चक्र समय के बीच संतुलन बनाए रखना आवश्यक है। उच्च गति वाले प्रोग्रेसिव टूलिंग में स्टॉक की निरंतर उन्नति की आवश्यकता होती है, जबकि डीप ड्राइंग में निर्माण प्रक्रिया के दौरान नियंत्रित विराम की आवश्यकता होती है। प्रोसेसिंग गति सीधे तौर पर कॉइल हैंडलिंग ऑटोमेशन के चयन को निर्धारित करती है।

उत्पादन मात्रा सीधे तौर पर प्रेस के चयन को निर्देशित करती है। बड़े ऑर्डर के लिए यांत्रिक गति को प्राथमिकता दी जाती है, जबकि कम मात्रा और उच्च मिश्रण वाले उत्पादन के लिए हाइड्रोलिक लचीलापन उपयुक्त होता है। संयंत्रों को उपयुक्त उपकरण चुनने के लिए दैनिक उत्पादन लक्ष्यों का मूल्यांकन करना चाहिए। प्लांट इंजीनियरों को लाइन में अनावश्यक आपूर्ति या स्टॉक संचय को रोकने के लिए कुल चक्र अवधि का आकलन करना चाहिए।

सामग्री की मोटाई और टन भार का मिलान

सामग्री की विशिष्टताएँ सीधे तौर पर प्रेस ड्राइव के चयन और लाइन एकीकरण को निर्धारित करती हैं। भारी मोटाई वाली धातु सामग्री के लिए स्ट्रोक के शुरुआती चरण में उच्च टन भार वितरण की आवश्यकता होती है। हाइड्रोलिक रैम सामग्री के प्रारंभिक संपर्क पर तुरंत पूर्ण दबाव उत्पन्न करते हैं। यह निरंतर दबाव प्रोफाइल गंभीर यांत्रिक झटके के बिना मोटे संरचनात्मक भागों को कुशलतापूर्वक संभालता है। उच्च तन्यता वाली सामग्री को गंभीर विरूपण चक्रों के दौरान निरंतर दबाव अनुप्रयोगों से लाभ होता है।

इसके विपरीत, पतले स्टॉक मेटल स्टैम्पिंग में निश्चित बॉटम-डेड-सेंटर बल वितरण पर निर्भरता होती है। यांत्रिक इकाइयाँ स्ट्रोक के निचले भाग में क्रैंक लिंकेज के माध्यम से गतिज ऊर्जा को तेजी से स्थानांतरित करती हैं। स्वचालित कॉइल फीडिंग उपकरण को एकीकृत करने से दोनों प्रेस कॉन्फ़िगरेशन में सामग्री की सुचारू डिलीवरी सुनिश्चित होती है। स्वचालित सिस्टम साइक्लिंग गति में बदलाव के बावजूद फीड की सटीकता बनाए रखते हैं। कच्चे माल की यील्ड स्ट्रेंथ के साथ टनेज कर्व को संरेखित करने से महंगे टूलिंग निवेश की सुरक्षा होती है। मशीनें अपनी परिचालन विनिर्माण आवश्यकताओं के साथ सीधे तालमेल बिठाकर कुशल उत्पादन प्राप्त करती हैं।

मैकेनिकल प्रेस उच्च मात्रा में ब्लैंकिंग कार्यों के लिए तीव्र गति प्रदान करते हैं। हाइड्रोलिक प्रेस जटिल डीप ड्राइंग कार्यों के लिए निरंतर बल नियंत्रण प्रदान करते हैं। सुविधा प्रबंधकों को विशिष्ट भाग आवश्यकताओं के आधार पर उपकरण का चयन करना चाहिए। दोनों ड्राइव तकनीकों के लिए अपस्ट्रीम सामग्री की तैयारी आवश्यक बनी रहती है।जिन्ज़हाइड डिकॉइलर स्ट्रेटनर फीडरयह कॉम्पैक्ट एकीकृत प्रणाली धातु के कॉइल्स को कुशलतापूर्वक संसाधित करती है। यह सामग्री पर पड़ने वाले तनाव को कम करती है और सटीक फीडिंग सुनिश्चित करती है। उच्च गुणवत्ता वाली कॉइल हैंडलिंग टूलिंग निवेश की सुरक्षा करती है और लाइन आउटपुट को अनुकूलित करती है।

संयंत्र निदेशकों को केवल प्रारंभिक कीमत के आधार पर ही नहीं, बल्कि कुल स्वामित्व लागत का भी मूल्यांकन करना चाहिए। एक मजबूत प्रेस वार्षिक रखरखाव लागत को कम करता है और डाउनटाइम के जोखिम को भी घटाता है। सफल प्रबंधक विश्वसनीय कॉइल हैंडलिंग को अपनी मेटल स्टैम्पिंग लाइन के लिए उपयुक्त प्रेस के साथ जोड़कर सफलता प्राप्त करते हैं।

अक्सर पूछे जाने वाले प्रश्न

हाई-स्पीड प्रोग्रेसिव डाई स्टैम्पिंग के लिए कौन सा प्रेस बेहतर है?

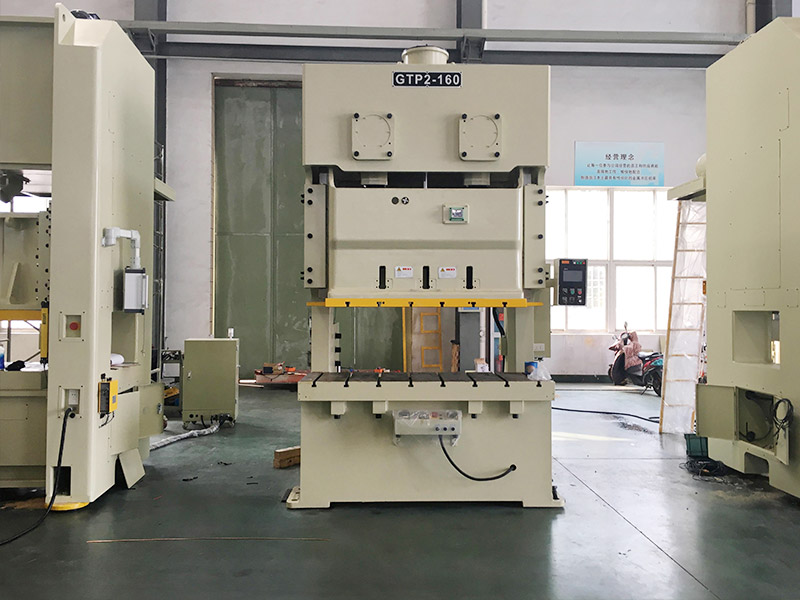

बहुमुखीडबल-क्रैंक सी-फ्रेम मैकेनिकल पंच प्रेसउच्च गति वाली प्रोग्रेसिव डाई स्टैम्पिंग में ये उत्कृष्ट हैं। इनके फ्लाईव्हील मैकेनिज्म 1,500 से अधिक स्ट्रोक प्रति मिनट की तीव्र गति प्रदान करते हैं। यह निरंतर घूर्णन उच्च मात्रा वाले, उथले आकार के शीट मेटल घटकों के लिए पार्ट उत्पादन की क्षमता को अनुकूलित करता है।

डीप ड्राइंग अनुप्रयोगों के लिए हाइड्रोलिक प्रेस बेहतर क्यों काम करते हैं?

हाइड्रोलिक प्रेस पूरे स्ट्रोक पथ पर अधिकतम रेटेड टन भार प्रदान करते हैं। द्रव नियंत्रण ऑपरेटरों को प्रेसिंग गति को नियंत्रित करने और प्रोग्रामेबल ठहराव सेटिंग्स लागू करने की अनुमति देता है। बल का यह निरंतर अनुप्रयोग जटिल डीप ड्राइंग प्रक्रियाओं के दौरान सामग्री में दरार और संरचनात्मक दोषों को रोकता है।

JINZHIDE डेकोइलर स्ट्रेटनर फीडर फीड की सटीकता को कैसे बेहतर बनाता है?

The जिंज़ाइड 3-इन-1 प्रणालीयह कॉम्पैक्ट यूनिट कॉइल खोलने, सटीक लेवलिंग और सर्वो फीडिंग को एकीकृत करता है। सटीक रोलर्स कॉइल के घुमाव और आंतरिक सामग्री तनाव को दूर करते हैं। सर्वो-चालित रोलर्स ±0.1 मिमी की सटीकता के साथ स्टॉक की निरंतर गति सुनिश्चित करते हैं।

JINZHIDE 3-in-1 सिस्टम कितनी प्रेस क्षमता को सपोर्ट करता है?

जिंझाइड डीकोइलर स्ट्रेटनर फीडर विभिन्न प्रकार के स्टैम्पिंग लाइन कॉन्फ़िगरेशन में आसानी से एकीकृत हो जाता है। यह स्वचालित कॉइल हैंडलिंग सिस्टम छोटे मैकेनिकल पंच प्रेस को सपोर्ट करता है और 2000 टन तक के हेवी-ड्यूटी हाइड्रोलिक प्रेस सेटअप के अनुरूप काम करने के लिए इसे बढ़ाया जा सकता है।

उत्पादन के निष्क्रिय समय के दौरान कौन सा प्रेस प्रकार कम ऊर्जा की खपत करता है?

मांग-आधारित हाइड्रोलिक पावर यूनिट निष्क्रिय अवधि के दौरान कम बिजली की खपत करती हैं। रैम के स्थिर रहने पर उनके द्रव पंप धीमे हो जाते हैं या पूरी तरह से रुक जाते हैं। इसके विपरीत, मैकेनिकल प्रेस फ्लाईव्हील लगातार घूमते रहते हैं, जिससे वे रुकने के दौरान भी लगातार विद्युत ऊर्जा की खपत करते हैं।

हाइड्रोलिक ओवरलोड सुरक्षा टूलिंग के जीवनकाल को कैसे बढ़ाती है?

हाइड्रोलिक प्रेशर रिलीफ वाल्व सामग्री के कटने के दौरान अचानक लगने वाले विपरीत दिशा के झटकों को अवशोषित कर लेते हैं। यह गतिशील द्रव सुरक्षा प्रणाली तेज झटकों से सटीक डाई किनारों को होने वाले नुकसान से बचाती है। नियंत्रित द्रव विस्थापन कटिंग टूल्स की सुरक्षा करता है और कुल रखरखाव लागत को कम करता है।
