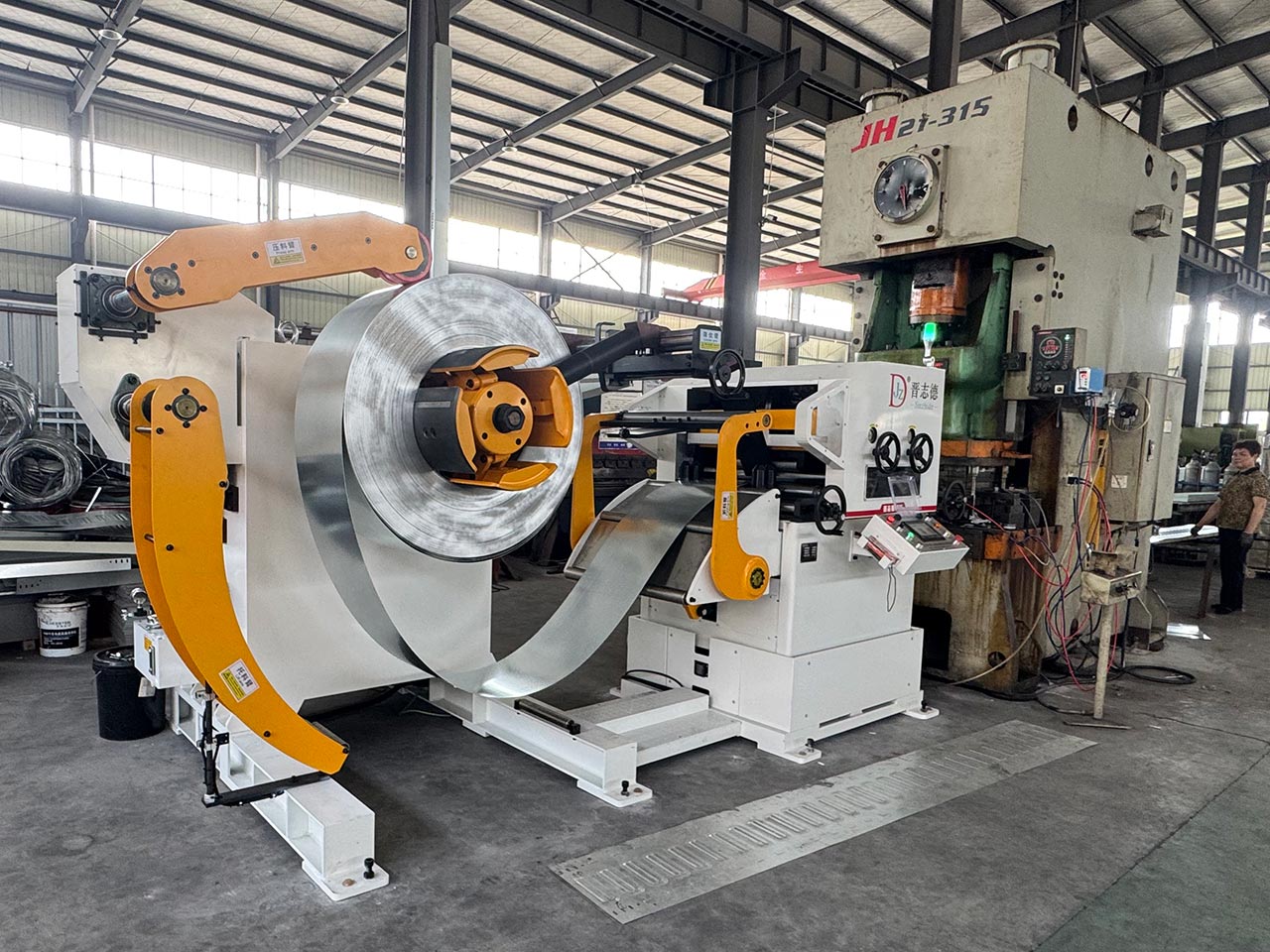

केबल ट्रे की निचली प्लेटों के निर्माण में कई प्रक्रियाएँ शामिल होती हैं, जिनमें रिब निर्माण, आकार देना और निश्चित लंबाई में काटना शामिल है। जिन ग्राहकों को कॉइल सामग्री से लंबी केबल ट्रे की निचली प्लेटों का निर्माण करना होता है, उनके लिए चांगझोउ जिन्ज़ाइड मशीनरी टेक्नोलॉजी कंपनी लिमिटेड ने एक उत्पादन लाइन की आपूर्ति की है जिसमें एक हेवी-ड्यूटी डीकॉइलर स्ट्रेटनर फीडर, एक 315-टन स्टैम्पिंग प्रेस और एक निरंतर स्टैम्पिंग डाई शामिल हैं।

इस प्रक्रिया में, गैल्वनाइज्ड स्टील कॉइल को स्टैम्पिंग प्रक्रिया में प्रवेश करने से पहले डीकॉइलिंग, स्ट्रेटनिंग और फीडिंग के चरणों से गुज़ारा जाता है। उत्पादन लाइन क्रमबद्ध रूप से कई स्टैम्पिंग क्रियाएं करती है, जिससे गैल्वनाइज्ड स्टील कॉइल को तैयार केबल ट्रे बॉटम प्लेट में परिवर्तित किया जाता है।

1. गैल्वनाइज्ड स्टील कॉइल की लोडिंग से लेकर स्टैम्पिंग तक की प्रक्रिया

केबल ट्रे बॉटम प्लेट के उत्पादन के लिए, कच्चा माल कुंडल के रूप में आपूर्ति किया जाता है। स्टैम्पिंग से पहले, कुंडल सामग्री को खोलकर संसाधित करना आवश्यक होता है ताकि इसे आगे की निर्माण प्रक्रियाओं के लिए तैयार किया जा सके।

इस परियोजना में, ग्राहक जिंझाइड हेवी-ड्यूटी का उपयोग करता है।डिकॉइलर स्ट्रेटनर फीडरकॉइल प्रोसेसिंग के लिए। गैल्वनाइज्ड स्टील कॉइल को मशीन पर लोड करने के बाद, डीकॉइलर यूनिट कॉइल को सीधा करती है। स्ट्रेटनर यूनिट कॉइल के घुमाव को हटाकर स्टील स्ट्रिप को स्टैम्पिंग के लिए तैयार करती है।

सीधा करने के बाद, फीडिंग यूनिट पूर्व निर्धारित फीडिंग मापदंडों के अनुसार स्टील स्ट्रिप को 315 टन की स्टैम्पिंग प्रेस में भेजती है। एक ही मशीन में डीकॉइलिंग, सीधा करने और फीडिंग कार्यों को मिलाकर, सामग्री कॉइल तैयार करने से लेकर स्टैम्पिंग प्रक्रिया तक सुचारू रूप से आगे बढ़ सकती है।

2. केबल ट्रे बनाने के लिए 315 टन की स्टैम्पिंग प्रेस के साथ काम करना

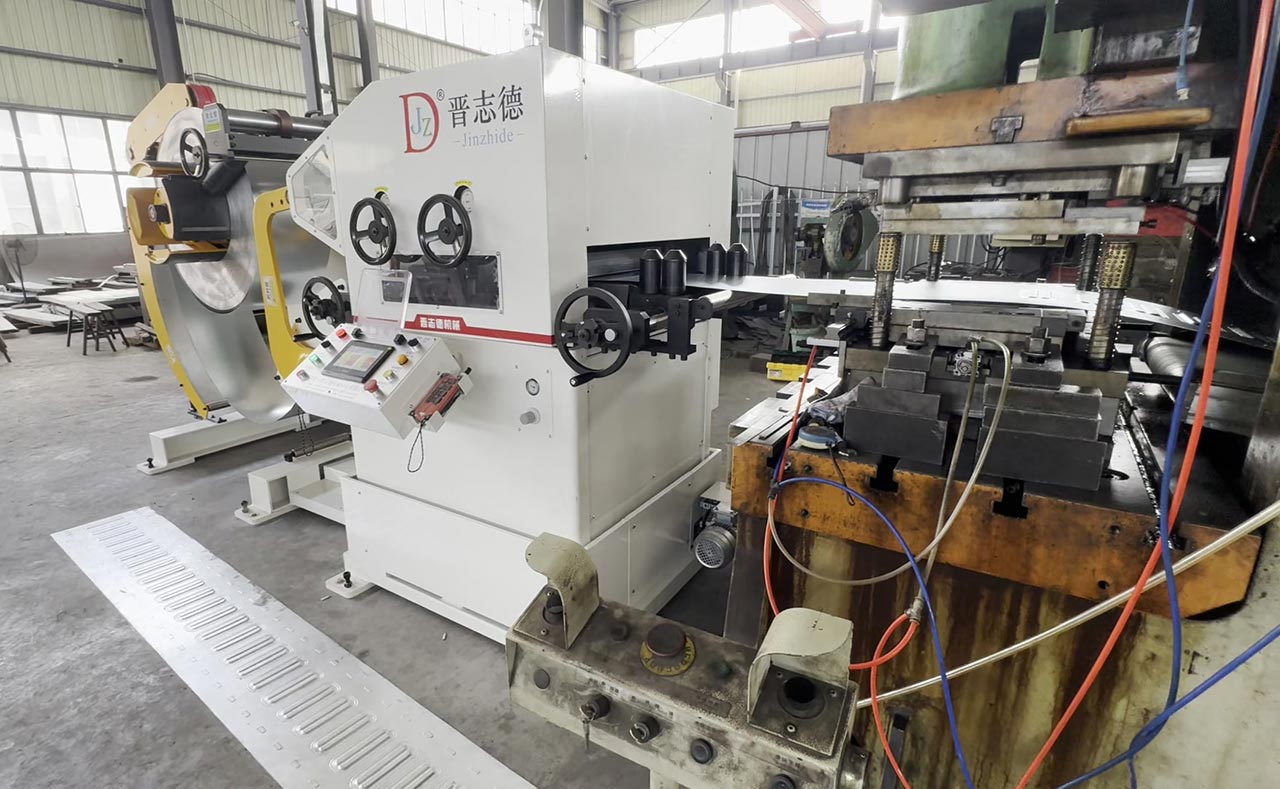

स्टैम्पिंग क्षेत्र में प्रवेश करने के बाद, गैल्वनाइज्ड स्टील की पट्टी को 315 टन की स्टैम्पिंग प्रेस पर स्थापित एक निरंतर स्टैम्पिंग डाई द्वारा संसाधित किया जाता है।

केबल ट्रे की निचली प्लेट की संरचनात्मक आवश्यकताओं के अनुसार, डाई कई स्टैम्पिंग प्रक्रियाओं के माध्यम से विभिन्न निर्माण चरणों को पूरा करती है। इस प्रक्रिया में रिब निर्माण, आकार देना और अंतिम कटाई शामिल है, जिससे तैयार केबल ट्रे की निचली प्लेटें बनती हैं।

यह उत्पादन लाइन चार चरणों वाली फीडिंग विधि का उपयोग करती है। ऑपरेटर डीकोइलर स्ट्रेटनर फीडर की टच स्क्रीन के माध्यम से चार फीडिंग लंबाई और संबंधित फीडिंग समय निर्धारित कर सकते हैं।

उत्पादन के दौरान, फीडर पूर्व निर्धारित मापदंडों के अनुसार स्टील स्ट्रिप भेजता है। स्टैम्पिंग प्रेस और डाई एक साथ मिलकर प्रत्येक निर्माण चरण को क्रम से पूरा करते हैं, जिससे कॉइल सामग्री को निरंतर उत्पादन प्रवाह के साथ तैयार उत्पादों में संसाधित किया जा सकता है।

3. विभिन्न केबल ट्रे आकारों के लिए लचीला फीडिंग समायोजन

केबल ट्रे के निचले प्लेट के विभिन्न मॉडलों के लिए अलग-अलग फीडिंग दूरी, लंबाई और बनाने की स्थिति की आवश्यकता हो सकती है। इसलिए, फीडिंग सिस्टम को वास्तविक उत्पादन आवश्यकताओं के अनुसार समायोजित करना आवश्यक है।

जिंझाइड डीकोइलर स्ट्रेटनर फीडर टच स्क्रीन कंट्रोल सिस्टम से लैस है। ऑपरेटर उत्पाद विनिर्देशों और स्टैम्पिंग आवश्यकताओं के अनुसार फीडिंग की लंबाई, फीडिंग का समय और संबंधित पैरामीटर सेट कर सकते हैं।

केबल ट्रे के अलग-अलग आकार बदलते समय, ऑपरेटर फीडिंग पैरामीटर को निरंतर स्टैम्पिंग डाई के अनुरूप समायोजित कर सकता है। इससे उत्पादन लाइन बार-बार यांत्रिक परिवर्तन करने के बजाय पैरामीटर समायोजन के माध्यम से विभिन्न उत्पाद आवश्यकताओं के अनुकूल हो सकती है।

4. कॉम्पैक्ट लेआउट में लंबी केबल ट्रे की निचली प्लेटों का प्रसंस्करण

लंबी केबल ट्रे की निचली प्लेटों के लिए उत्पादन प्रक्रिया के दौरान स्थिर सामग्री आपूर्ति की आवश्यकता होती है। पारंपरिक शीट प्रसंस्करण विधियों में अधिक मैन्युअल लोडिंग, पोजिशनिंग और सामग्री स्थानांतरण कार्य शामिल हो सकते हैं।

कॉइल प्रोसेसिंग विधि में, गैल्वनाइज्ड स्टील स्ट्रिप सीधे कॉइल से उत्पादन लाइन में प्रवेश करती है। तैयार केबल ट्रे बॉटम प्लेट बनने से पहले सामग्री डीकॉइलिंग, स्ट्रेटनिंग, फीडिंग, स्टैम्पिंग और कटिंग प्रक्रियाओं से गुजरती है।

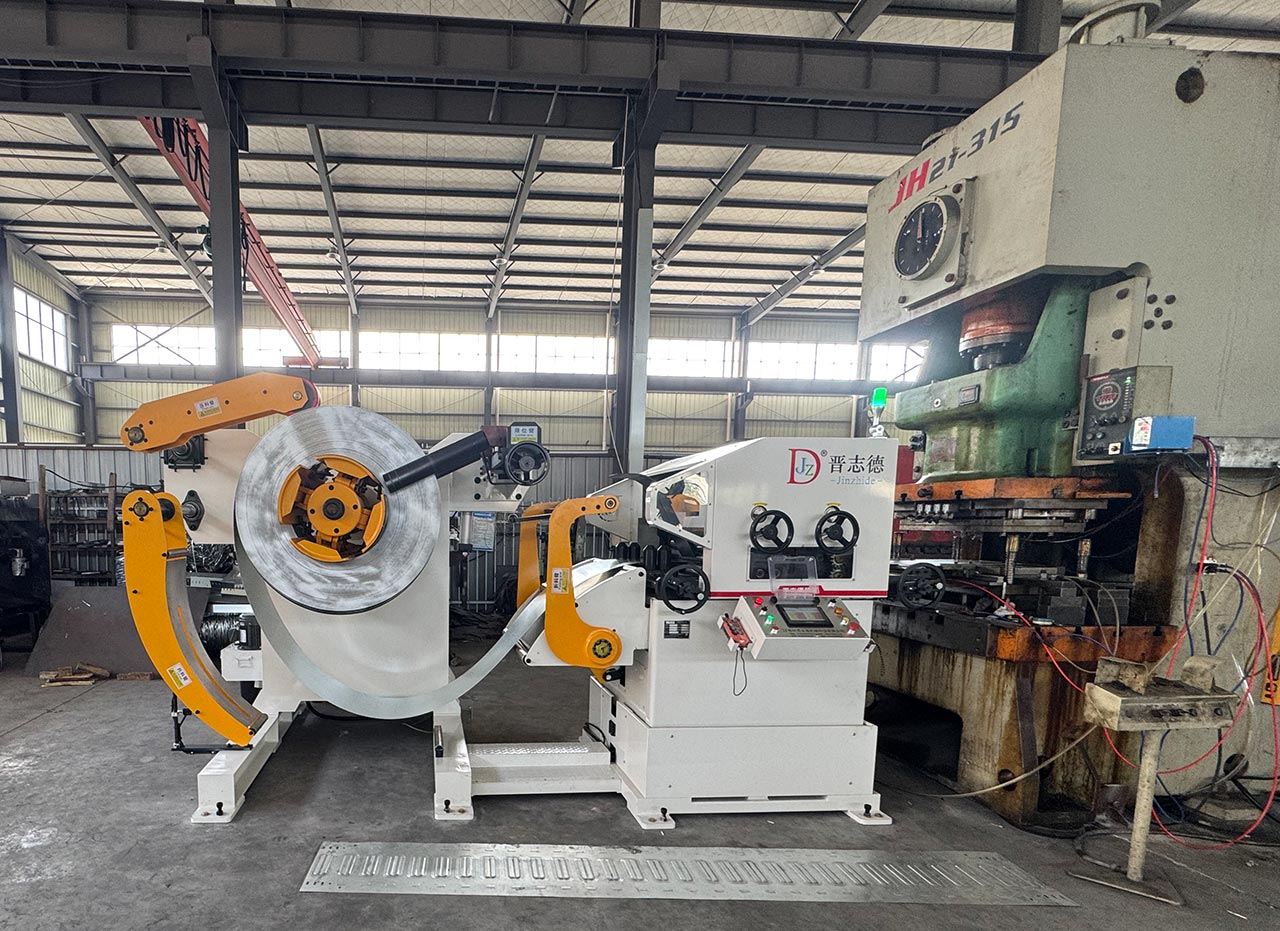

इस एप्लिकेशन में, संपूर्ण उत्पादन लाइन लगभग 4 मीटर के स्थान में व्यवस्थित है। एकीकृत मशीन डिज़ाइन विभिन्न प्रसंस्करण इकाइयों के बीच कनेक्शन की दूरी को कम करने में मदद करता है और कार्यशाला में उपकरणों की लचीली व्यवस्था की अनुमति देता है।

डेकोइलर स्ट्रेटनर फीडर और 315-टन का संयोजनस्टैम्पिंग प्रेसयह लंबी केबल ट्रे की निचली प्लेट के उत्पादन के लिए एक निरंतर फीडिंग और स्टैम्पिंग प्रक्रिया प्रदान करता है।

5. केबल ट्रे उत्पादन के लिए जिंझाइड डीकोइलर स्ट्रेटनर फीडर का अनुप्रयोग

कॉइल लोडिंग से लेकर तैयार उत्पाद के उत्पादन तक, डीकोइलर स्ट्रेटनर फीडर, 315-टन स्टैम्पिंग प्रेस और स्टैम्पिंग डाई मिलकर केबल ट्रे बॉटम प्लेट निर्माण प्रक्रिया को पूरा करते हैं।

ग्राहक की उत्पाद संबंधी आवश्यकताओं के आधार पर, जिंझाइड ने एक कॉइल प्रोसेसिंग सिस्टम की आपूर्ति की जिसमें डीकॉइलिंग, स्ट्रेटनिंग और फीडिंग फ़ंक्शन एकीकृत हैं। चार-चरण फीडिंग पैरामीटर सेटिंग्स और स्टैम्पिंग प्रेस के साथ समन्वित संचालन के माध्यम से, यह उत्पादन लाइन केबल ट्रे बॉटम प्लेट प्रोसेसिंग के लिए ग्राहक की आवश्यकताओं को पूरा करती है।

व्यवहारिक अनुप्रयोगों में, उपकरण का चयन करते समय सामग्री की मोटाई, पट्टी की चौड़ाई, सामग्री की विशेषताएं, स्टैम्पिंग प्रक्रिया और उत्पाद के आयामों पर विचार करना आवश्यक है। उपयुक्त उपकरण का चयन कॉइल प्रोसेसिंग और स्टैम्पिंग उत्पादन को अधिक सुचारू रूप से जोड़ने में मदद करता है, जिससे दैनिक उत्पादन आवश्यकताओं को पूरा किया जा सकता है।
