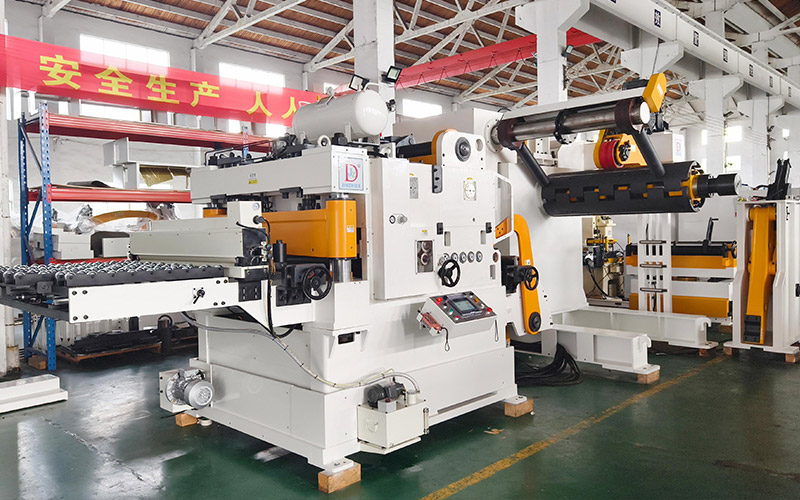

Linia podawania blach o wysokiej wytrzymałości została zaprojektowana do obróbki blach w kręgach i stanowi linię do tłoczenia części samochodowych. Zapewnia ona stabilną i satysfakcjonującą wydajność rozwijania, poziomowania i podawania blach samochodowych! Dzięki naszym kompaktowym systemom do produkcji blach w kręgach można przetwarzać blachy o szerokości od 70 mm do 2000 mm, grubości od 0,8 do 9,0 mm i wadze do 20 000 kg.
Wysoka wytrzymałośćlinia podawania cewekprzeznaczony jest do obróbki zwojów metalowych wlinia do tłoczenia samochodówZastosowania. Zapewnia stabilną i niezawodną pracę podczas rozwijania, poziomowania i podawania stali samochodowej o wysokiej wytrzymałości. Dzięki naszym kompaktowym systemom do zwijania można przetwarzać materiał o szerokości od 70 mm do 2000 mm, grubości od 0,8 do 9,0 mm i wadze do 20 000 kg.
Wyposażona w sterowanie pętlą cewek CNC w celu synchronizacji prędkości rozwijania z prędkością głowicy prostownicy i podajnika, co gwarantuje płynną i stabilną pracę.
Podczas nawijania, hydrauliczne urządzenie wprowadzające można podnosić i opuszczać za pomocą ekranu dotykowego. W połączeniu z ramieniem podporowym, umożliwia to bezpieczne i bezproblemowe mocowanie i prowadzenie głowicy taśmy z rozwijarki do głowicy prostownicy i podajnika.
Nacisk prostujący jest automatycznie dostosowywany do różnicy naprężeń między zewnętrzną, środkową i wewnętrzną warstwą cewki.
Głowica prostująca i podająca zawiera 11 rolek (6 górnych, 5 dolnych) umożliwiających precyzyjne prostowanie materiałów taśmowych o wysokim naprężeniu.
Zapewnia czyste cięcie nieregularnych końcówek i główek pasków, umożliwiając całkowicie automatyczną pracę maszyny.
✓ Rodzaj surowca:Stal walcowana na gorąco, stal walcowana na zimno, stal ocynkowana, stal nierdzewna, itp.
✓ Szerokość cewki:70 mm – 800/ 1000/ 1300/ 1600/ 1800/ 2000 mm
✓ Grubość materiału:0,8-9,0 mm
✓ Granica plastyczności:≤613 N/mm2
✓ Wytrzymałość na rozciąganie:≤980 N/mm2
✓ Prędkość robocza:0-16 m/min
Kompaktowa linia podająca do materiałów o dużej wytrzymałości działa jako wydajnymaszyna do prostowania stalii niezawodnypodajnik cewek do prasySystemy. Zaprojektowano go do obróbki grubej stali o granicy plastyczności powyżej 400 MPa. Jest optymalnie przystosowany do produkcji elementów konstrukcyjnych, a także do obróbki materiałów o wysokiej wytrzymałości, nawet w przypadku wyższych zakresów grubości taśm. Nadaje się do ciągłego tłoczenia części samochodowych w Państwa zakładzie.linia produkcyjna do tłoczenia metali.
| Model | NCGQ6-600 | NCGQ6-800 | NCGQ6-1000 | NCGQ6-1300 | NCGQ6-1600 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Szerokość | 70–600 | 70–800 | 70–1000 | 70–1300 | 70–1600 | |||||
| Grubość | 0,6–6,0 | |||||||||
| Nośność | 5 | 7 | 5 | 7 | 7 | 10 | 7 | 10 | 10 | 15 |
| ID cewki | 508 funtów | |||||||||
| Średnica zewnętrzna cewki | 900–1400 funtów | |||||||||
| Prędkość rozładowania | 16 | |||||||||
| Rolki podające | 2 rolki (góra 84 funty / dół 120 funtów) | |||||||||
| Wałki poziomujące | Rolki 68×11 (górne 6/dolne 5) | |||||||||
| Rolki podające | 120×2 rolki | |||||||||
| Dokładność | ±0,2 mm przy przesuwie 500 mm | |||||||||
| Ciśnienie powietrza | 0,5～0,7 | |||||||||
| Rozszerzanie cewki | Rozszerzenie hydrauliczne | |||||||||
| Silnik serwo | AC11 | AC11 | AC15 | AC15 | AC22 | |||||
| Silnik rozwijarki | 2.2 | 3.7 | 2.2 | 3.7 | 3.7 | 5.5 | 3.7 | 5.5 | 7,5 | 11 |
| Model | NCGQ9-800 | NCGQ9-1000 | NCGQ9-1300 | NCGQ9-1600 | NCGQ9-1800 | NCGQ9-2000 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Szerokość | 70–800 | 70–1000 | 70–1300 | 70–1600 | 70–1800 | 70–2000 | ||||||
| Grubość | 0,8–9,0 | |||||||||||
| Nośność | 5 | 7 | 7 | 10 | 7 | 10 | 10 | 15 | 15 | 20 | 15 | 20 |
| ID cewki | 508 funtów | |||||||||||
| Średnica zewnętrzna cewki | 900–1400 funtów | |||||||||||
| Prędkość rozładowania | 16 m/min | |||||||||||
| Rolki podające | 120×2 rolki | |||||||||||
| Wałki poziomujące | 88×11Rollers (Górne 6/Dolne 5) | |||||||||||
| Rolki podające | 136×2 rolki | |||||||||||
| Dokładność | ±0,2 mm przy przesuwie 500 mm | |||||||||||
| Ciśnienie powietrza | 0,5～0,7 | |||||||||||
| Rozszerzanie cewki | Rozszerzenie hydrauliczne | |||||||||||
| Silnik serwo | AC15 | AC22 | AC22 | AC30 | AC30 | AC30 | ||||||
| Silnik rozwijarki | 2.2 | 3.7 | 3.7 | 5.5 | 3.7 | 5.5 | 7,5 | 11 | 11 | 15 | 11 | 15 |

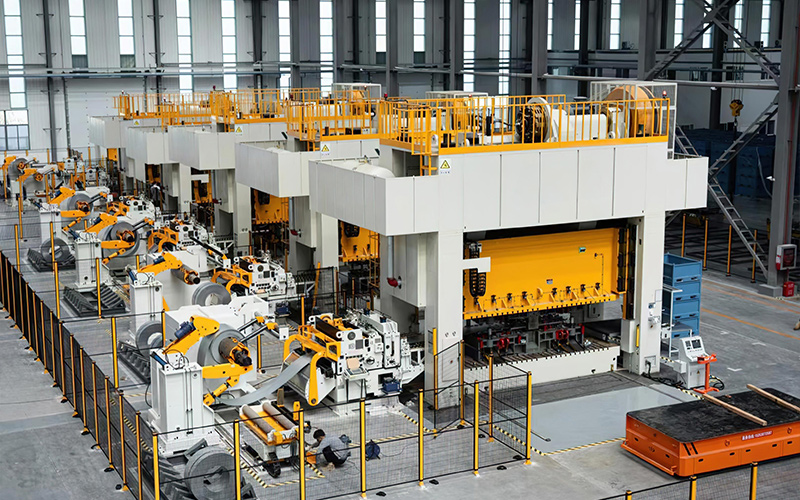

Automobilowy
Produkcja urządzeń do tłoczenia części samochodowych. Elementy konstrukcyjne nadwozia i inne części, takie jak wsporniki przednie, klocki hamulcowe, wycieraczki, wsporniki foteli, elektryczne szyby, rury wydechowe, katalizatory, chłodnice, dźwignie, pedały, części skrzyni biegów, koła, amortyzatory itp.

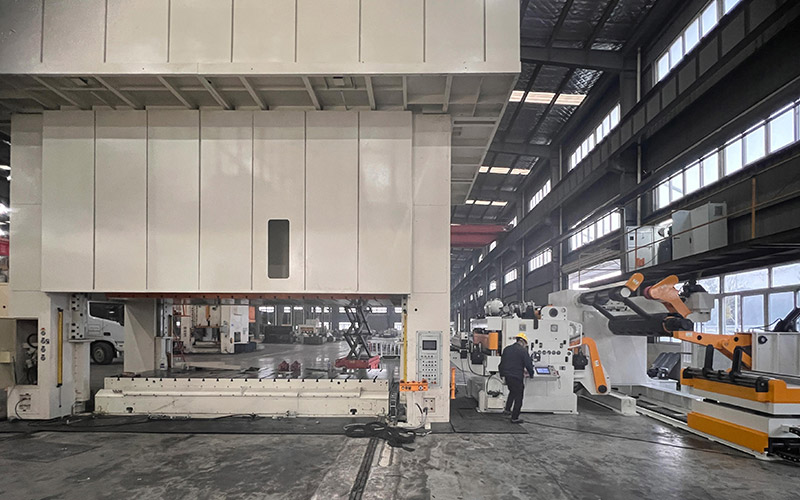

Budownictwo i Gospodarstwo Domowe
Linie produkcyjne do produkcji różnorodnych elementów metalowych dla sektora budowlanego i gospodarstwa domowego oraz wyrobów pochodnych. Części takie jak wsporniki, zaciski, pasy, zamki i zawiasy do drzwi, okucia meblowe, noże, elementy stolarskie do naczyń kuchennych, wsporniki metalowe, blachy perforowane itp.
Sprzęt AGD i elektronika
Instalacje do produkcji części dla sektora AGD i AGD. Elementy metalowe, takie jak obudowy silników, drzwi, szafy elektryczne, obudowy i pokrywy, tace, prowadnice, zaślepki, wsporniki, uchwyty itp.

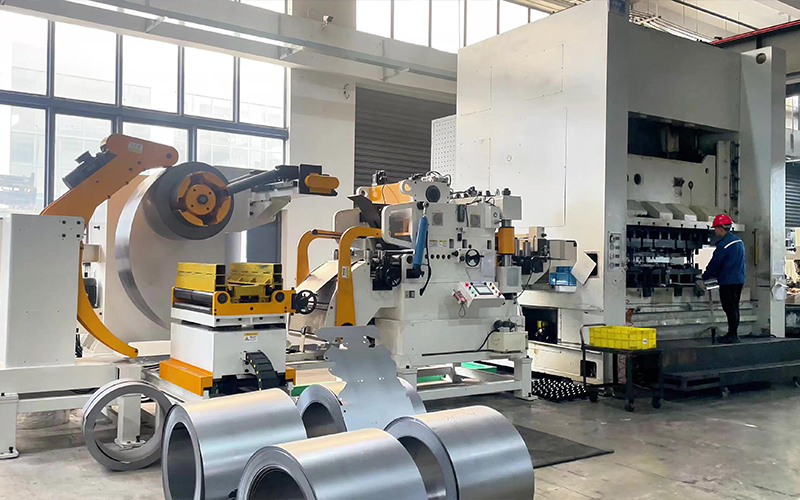

Oświetlenie
Szeroki wybór rozwiązań do wykrawania elementów metalowych w branży oświetleniowej. Różne elementy, takie jak obudowy, panele, wsporniki, nóżki, ramiona, przyciski, dyfuzory itp.
Podziel się swoimi wymaganiami produkcyjnymi i specyfikacjami materiałowymi. Nasi inżynierowie dostarczą spersonalizowane rozwiązanie w zakresie automatyzacji pras, oferując szybką wycenę i profesjonalne wsparcie techniczne.
